Подключение розетки фаркопа для прицепа

Подключение розетки фаркопа для прицепа является важным этапом, позволяющим обеспечить надежную и безопасную работу электрики прицепа. В этом разделе мы рассмотрим основные шаги и нюансы подключения розетки фаркопа.

Шаги по подключению розетки фаркопа

1. Подготовка места установки:
   • Выберите место для установки розетки фаркопа, которое должно быть удобным и безопасным для доступа к электрическим контактам.
   • Убедитесь, что место не будет подвергаться воздействию влаги или других агрессивных сред.
2. Установка розетки:
   • Установите розетку фаркопа на выбранное место, используя специальные крепления и герметики на силиконовой основе для обеспечения надежной изоляции мест ввода кабеля в розетку.
3. Подключение проводов:
   • Подсоедините комплект проводов к штепсельной розетке, которая обычно включает в себя несколько контактов для различных функций, таких как габаритные огни, стоп-сигналы и поворотные указатели.
   • Проверьте соответствие распиновки розетки и прицепа, чтобы убедиться, что все контакты правильно подсоединены.
4. Тестирование:
   • После подключения всех контактов выполните тестовое включение, чтобы убедиться, что фары, габаритные огни и сигналы функционируют корректно.
   • Проверьте наличие массы на прицепе и отсутствие фазы на корпусе прицепа при нажатии педали тормоза.

Защита и обслуживание:

• Периодически проверяйте электропроводку и другие элементы прицепа перед каждым выездом.
• Обратите внимание на качество контактного соединения вилки и розетки, а также на отсутствие загрязнений на внешних световых приборах и световозвращателях.

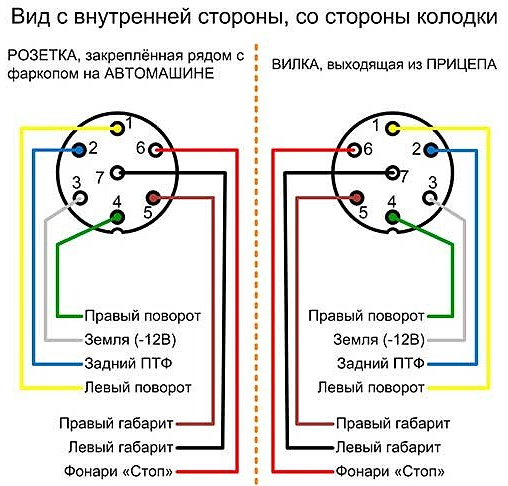

Схема подключения прицепа распиновка розетки фаркопа

Варианты распиновки розетки фаркопа

В зависимости от модели автомобиля и прицепа, розетка фаркопа может иметь различную распиновку. Обычно встречаются следующие варианты:

• 7-контактная схема: Используется на большинстве легковых прицепов для перевозки груза.
• 13-контактная схема: Обычно применяется на прицепах-кемперах и автодомах.
• 15-контактная схема: Встречается на некоторых моделях автомобилей и прицепов.

Нюансы и советы

• Проверка б/у прицепов: Если вы используете б/у прицеп, проверьте расположение контактов на тестере, чтобы убедиться, что их положение не было изменено в процессе тюнинга.
• Качество контактов: Обратите внимание на качество контактного соединения вилки и розетки, а также на отсутствие загрязнений на внешних световых приборах и световозвращателях.
• Защита от влаги: Место ввода кабеля в розетку рекомендуется обработать герметиком для защиты от влаги.

Следуя этим шагам и советам, вы сможете безопасно и надежно подключить розетку фаркопа для прицепа.

Виды разъемов, распиновка и схемы подключения

Существует несколько основных типов разъемов, используемых для подключения прицепа к автомобилю:

Виды разъемов для фаркопа

1. 7-контактный разъем (европейский/американский стандарт):
   • Наиболее распространенный тип для легковых прицепов.
   • Включает контакты для указателей поворота, стоп-сигналов, габаритных огней и массы.
2. 13-контактный разъем:
   • Используется преимущественно для прицепов-кемперов, автодомов и других крупногабаритных прицепов.
   • Обеспечивает дополнительные функции, такие как питание для внешних устройств, подсветка номерного знака и др.
3. 15-контактный разъем:
   • Встречается на некоторых моделях автомобилей и прицепов.
   • Предоставляет еще больше возможностей для подключения дополнительного оборудования.

13 контактный разъем прицепа

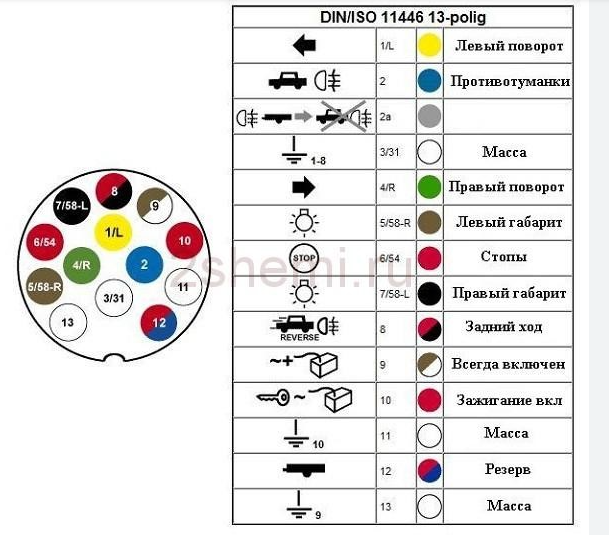

На рисунке ниже мы видим схему распиновки 13-контактного разъема, который используется для подключения электрической системы прицепа к автомобилю. Этот разъем необходим для передачи электрических сигналов и питания от автомобиля к прицепу, обеспечивая работу различных электрических устройств и систем прицепа, таких как габаритные огни, стоп-сигналы, указатели поворотов, противотуманные фонари, а также дополнительные функции, например, задний ход или зарядка аккумулятора прицепа.

Основные функции 13-контактного разъема:

1. Безопасность на дороге: Благодаря разъему обеспечивается правильная работа световой сигнализации прицепа, что важно для безопасности на дороге. Водители позади вас будут видеть сигналы поворота, стоп-сигналы и габаритные огни прицепа, что уменьшает риск аварий.
2. Многофункциональность: В отличие от более простых 7-контактных разъемов, 13-контактный разъем предоставляет дополнительные контакты для питания других систем, таких как внутренняя подсветка прицепа, холодильники или зарядка аккумулятора. Это делает его более подходящим для больших и сложных прицепов, таких как караваны или трейлеры.
3. Европейский стандарт: 13-контактные разъемы соответствуют европейским стандартам (например, DIN ISO 11446), что обеспечивает их совместимость с большинством современных автомобилей и прицепов, продаваемых в Европе. Это упрощает подключение и использование прицепов разных производителей.
4. Надежное соединение: 13-контактный разъем обычно имеет более прочную конструкцию, обеспечивающую надежное и устойчивое соединение, что особенно важно при длительных поездках или на неровных дорогах.

Распиновка 13-контактного разъема:

1. Контакт 1 (L): Левый указатель поворота (желтый провод).
2. Контакт 2 (54G): Противотуманные фонари прицепа (синий провод).
3. Контакт 3 (31): Общий провод (масса, земля, белый провод).
4. Контакт 4 (R): Правый указатель поворота (зеленый провод).
5. Контакт 5 (58R): Правый габаритный свет (коричневый провод).
6. Контакт 6 (54): Стоп-сигналы (красный провод).
7. Контакт 7 (58L): Левый габаритный свет (черный провод).
8. Контакт 8: Резервный (серая проводка).
9. Контакт 9: Питание для зарядки аккумулятора или других устройств (оранжевый провод).
10. Контакт 10: Питание для заднего хода (фиолетовый провод).
11. Контакт 11: Резервный (розовый провод).
12. Контакт 12: Постоянное питание (+12V) (красный провод).
13. Контакт 13 (31): Дополнительный общий провод (масса, земля).

13-контактный разъем является важным компонентом для безопасного и эффективного подключения прицепа к автомобилю, обеспечивая работу всех необходимых электрических систем.

15 контактный разъем прицепа

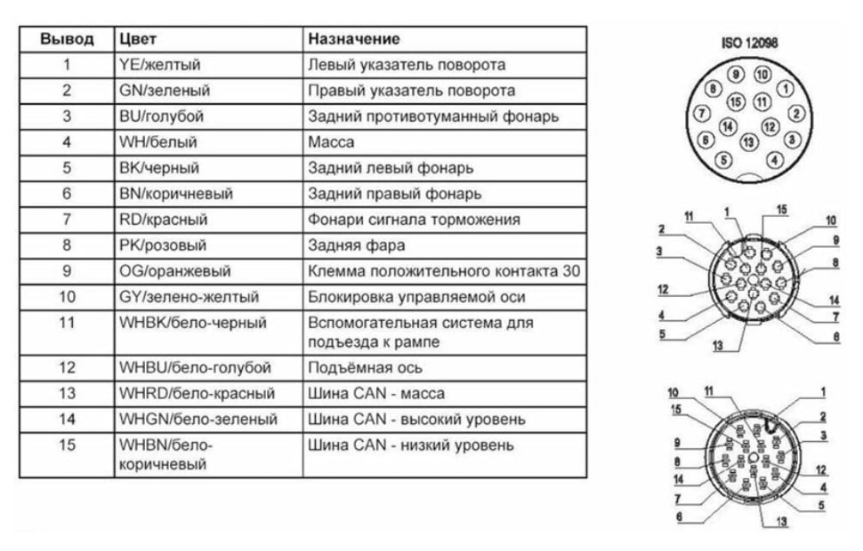

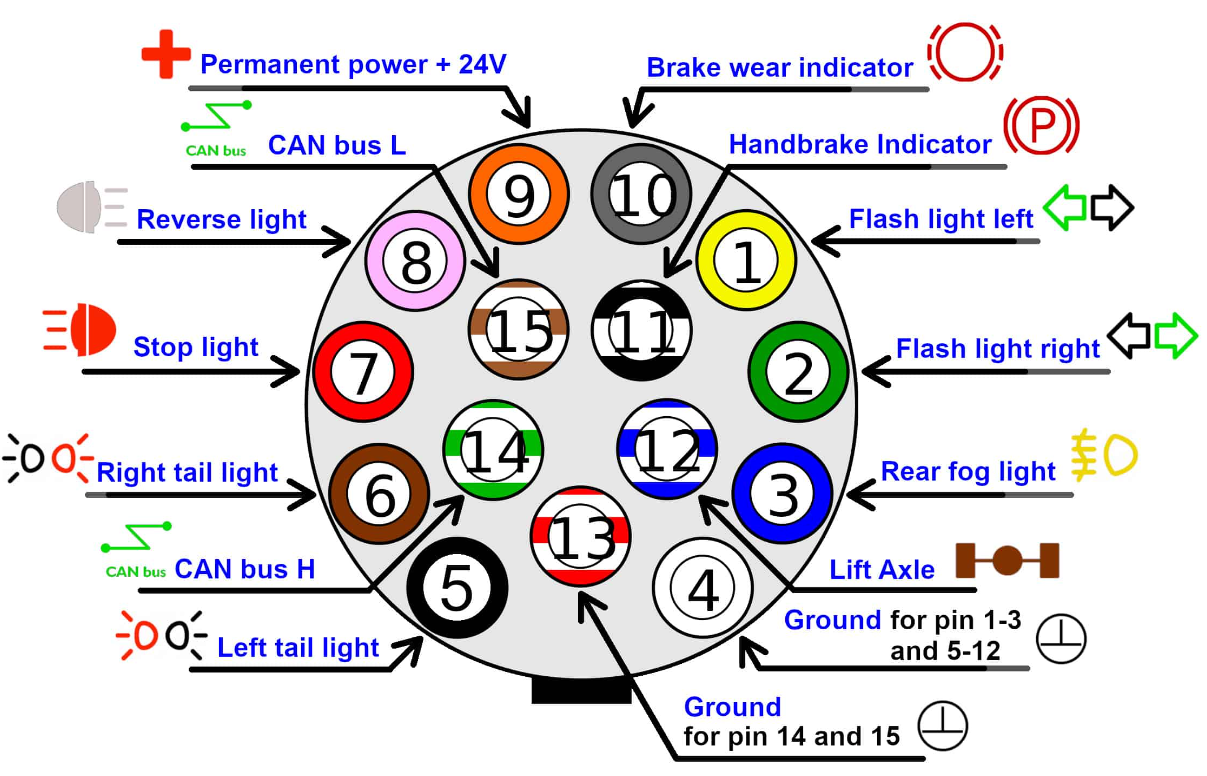

А на этом рисунке мы видим схему распиновки 15-контактного разъема, который используется для подключения электрической системы прицепа к автомобилю. Этот разъем необходим для передачи электрических сигналов и питания от автомобиля к прицепу, обеспечивая работу различных электрических устройств и систем прицепа, таких как габаритные огни, стоп-сигналы, указатели поворотов, противотуманные фонари, а также дополнительные функции, например, задний ход или зарядка аккумулятора прицепа.



Основные функции 15-контактного разъема:

1. Безопасность на дороге: Благодаря разъему обеспечивается правильная работа световой сигнализации прицепа, что важно для безопасности на дороге. Водители позади вас будут видеть сигналы поворота, стоп-сигналы и габаритные огни прицепа, что уменьшает риск аварий.
2. Многофункциональность: В отличие от более простых 7- и 13-контактных разъемов, 15-контактный разъем предоставляет дополнительные контакты для питания других систем, таких как внутренняя подсветка прицепа, холодильники или зарядка аккумулятора. Это делает его более подходящим для больших и сложных прицепов, таких как караваны или трейлеры, и позволяет интегрировать больше функций.
3. Европейский стандарт: 15-контактные разъемы соответствуют европейским стандартам (например, DIN ISO 11446-1), что обеспечивает их совместимость с большинством современных автомобилей и прицепов, продаваемых в Европе. Это упрощает подключение и использование прицепов разных производителей.
4. Надежное соединение: 15-контактный разъем обычно имеет более прочную конструкцию, обеспечивающую надежное и устойчивое соединение, что особенно важно при длительных поездках или на неровных дорогах.

15-контактный разъем является важным компонентом для безопасного и эффективного подключения прицепа к автомобилю, обеспечивая работу всех необходимых электрических систем и предоставляя дополнительные возможности для сложных и многофункциональных прицепов.



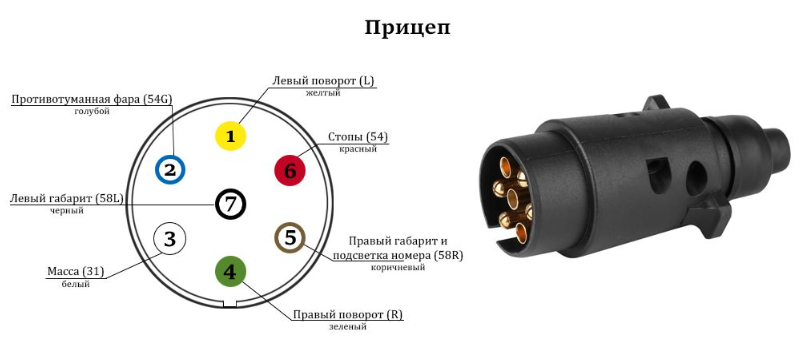

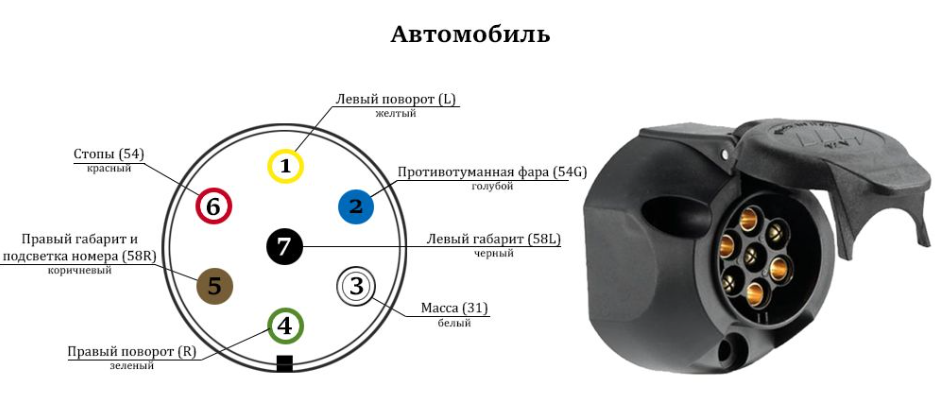

Распиновка розетки фаркопа (7 контактов)

Независимо от количества контактов, стандартная распиновка розетки фаркопа выглядит следующим образом:

• Контакт 1 — Указатель поворота левый
• Контакт 2 — Задний противотуманный фонарь
• Контакт 3 — Масса
• Контакт 4 — Указатель поворота правый
• Контакт 5 — Стоп-сигнал
• Контакт 6 — Габаритные огни (правые)
• Контакт 7 — Габаритные огни (левые)

Схемы подключения

1. Подключение 7-контактного разъема:
   • Соединяются контакты розетки фаркопа с соответствующими проводами в электрической системе автомобиля.
   • Обеспечивает работу основных световых приборов прицепа.
2. Подключение 13-контактного разъема:
   • Требует более сложную схему подключения с использованием дополнительных реле и блоков согласования.
   • Позволяет подключать дополнительное оборудование прицепа.
3. Подключение 15-контактного разъема:
   • Аналогично 13-контактному, но с еще большим количеством функций.
   • Применяется в основном на специализированных прицепах и автодомах.

Правильное подключение разъемов по схеме распиновки является важным условием для обеспечения корректной и безопасной работы электрической системы прицепа.

Подключение розетки фаркопа на прицеп мзса

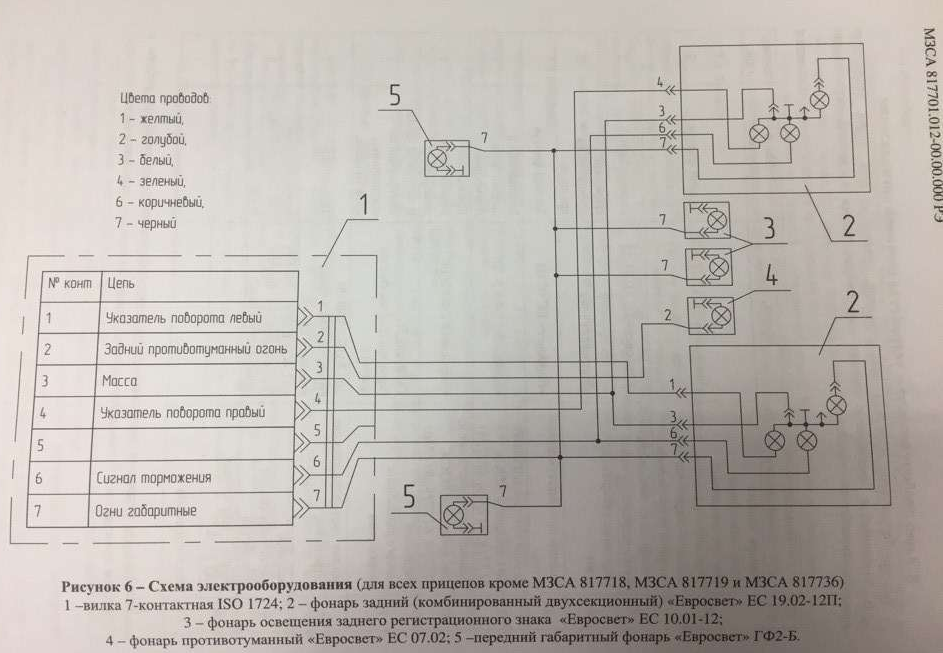

МЗСА (Московский завод специализированных автомобилей) — это российский производитель прицепов и автоприцепов.Схема подключения розетки фаркопа МЗСА как правило использует 7-контактный разъем. Официальную схему вы можете увидеть на рисунке ниже:
