Полезные советы по оборудованию малярной камеры вытяжкой

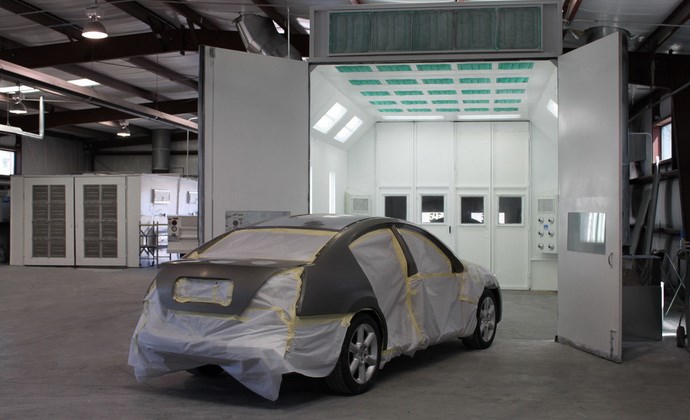

Автомобиль и покрасочная камера

В связи с высокой стоимостью заводских покрасочных камер нередко их создают своими руками. Чтобы грамотно сделать данные работы, необходимо иметь знания об устройстве и принципе функционирования этого оборудования и его элементов. В данной статье рассмотрена вытяжка для покрасочной камеры как элемент системы вентиляции и правила ее создания.

Значение и правила создания вентиляции

Необходимость оснащения покрасочной камеры системой вентиляции обусловлена тем, что в процессе функционирования данного устройства выделяется красочный туман и пары растворителей. Данные вещества представляют опасность для организма человека. Поэтому необходимо сделать правильную вентиляцию рабочего пространства рассматриваемого помещения.

Вытяжка в покрасочной камере выполняет вторую функцию. К тому же вентиляционное оборудование очищает как нагнетаемый, так и выходящий из устройства воздух. То есть система вентиляции подает в рабочее помещение воздух и выводит загрязненный воздух из него.

Чтобы грамотно сделать вентиляцию, необходимо провести расчеты и иметь знания о принципах ее функционирования. Нужно учитывать, что покрасочную камеру считают с точки зрения вентиляции сложной системой. Это объясняется тем, что помимо проветривания рабочего места, вентиляционное оборудование должно обеспечивать правильную конфигурацию воздушных потоков в данном помещении для равномерного нанесения краски на обрабатываемые предметы. В противном случае возможно образование разводов и прочих дефектов лакокрасочного покрытия.

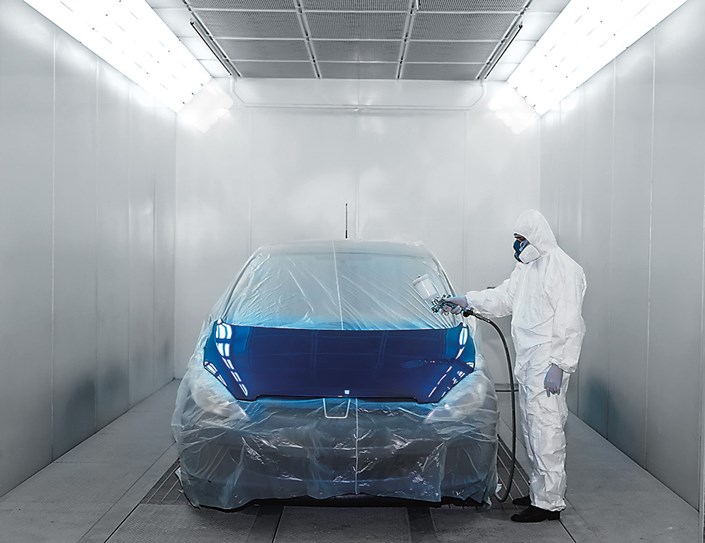

Покраска автомобиля в малярной камере

Виды систем вентиляции

Для покрасочных камер применяют системы вентиляции трех типов:

  • одномоторные;
  • двухмоторные;
  • приточно-вытяжные общеобменные.

Существуют также варианты с повышенным давлением, с проходящим воздухом и с разряжением.

Системы первых двух типов схожи по принципу функционирования. Он состоит в том, что воздух подается в помещение сверху и выводится снизу. Различие между данными вариантами заключается в том, что в одномоторных камерах двигатель используется лишь для подачи воздуха, а красочный туман осаждается под давлением, в то время, как в двухмоторных вариантах как подача, так и вытягивания воздуха осуществляются при помощи двигателей.

Приточно-вытяжной тип вентиляции сложнее упомянутых ранее вариантов. Такое оборудование способно функционировать в трех режимах. Остальные типы вентиляционных систем также сходны между собой по конструкции. Принцип их функционирования основан на применении двух вентиляторов — для нагнетания и выведения воздуха из помещения.

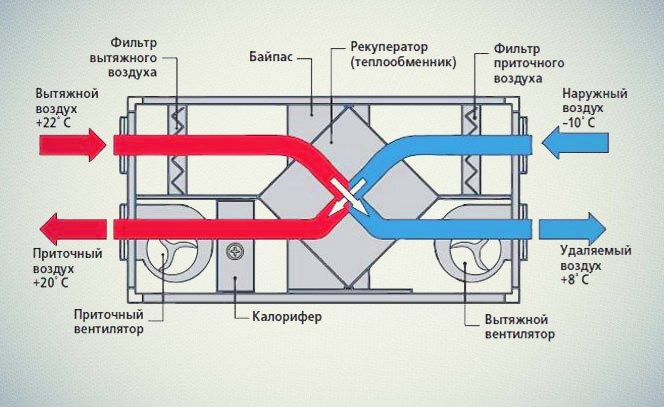

Приточно-вытяжная вентиляция

Основное различие между данными видами вентиляции состоит в соотношении мощности этих вентиляторов. В системах с повышенным давлением нагнетающий вентилятор по производительности превосходит высасывающий. В вариантах с проходящим воздухом вентиляторы имеют одинаковую мощность. В системах с повышенным разряжением более производителен высасывающий вентилятор. Варианты вентиляции с увеличенным давлением наиболее распространены.

В любом случае давление для вытяжного вентилятора рассчитывают не только в зависимости от типа системы и параметров помещения, но и также в соответствии с площадью напольного фильтра.

Несмотря на различия в конструкции вентиляционных систем, вытяжка в покрасочной камере должна быть расположена в решетчатом полу. Ее сопла, оснащенные фильтрами, размещают в 10-15 см от пола под решеткой. Хотя, встречаются и варианты, где вытяжки расположены не только в полу, но и также в потолке. Различное расположение определяется особенностями функционирования данного помещения, рассмотренными в конце статьи.

Конструкция пола

Так как вытяжки устанавливают в полу покрасочной камеры, то он должен иметь особую конструкцию. В качестве путей вывода воздуха ниже исходного пола создают пространство путем проделывания траншей либо поднятия. Последний вариант осуществляют с применением готовых рифленых дырчатых стальных листов или решетки, сваренной своими руками из арматуры.

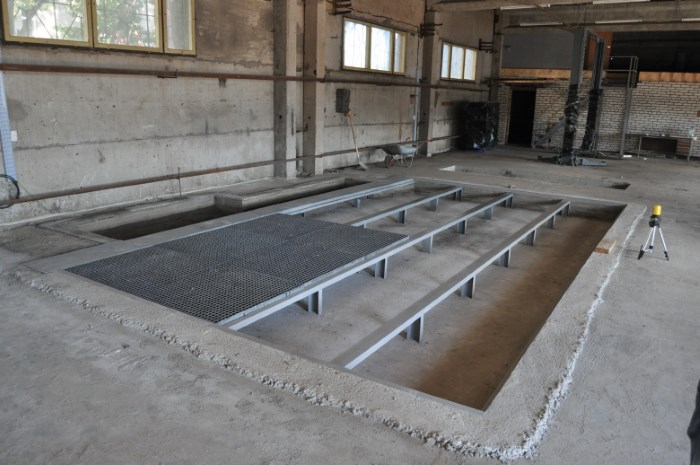

Конструкция пола в покрасочной камере для размещения фильтров

После установки вентиляционного оборудования траншеи также закрывают металлическими решетками. В любом случае пространство между полом и решеткой должно составлять 15-20 см. Оно служит для размещения вытяжного вентилятора и фильтров.

Места расположения вытяжных отверстий необходимо продумать так, чтобы избежать мертвых зон в помещении.

К тому же следует обеспечить быстрый и простой доступ к подпольному пространству с целью замены фильтров. То есть в покрасочной камере пол является элементом системы вентиляции.

Фильтры

Данные устройства — очень важные компоненты вентиляционной системы, так как от них зависит качество воздуха, как поступающего в покрасочную камеру, так и выходящего из нее. Для рассматриваемых помещений применяют несколько видов фильтров, однако вытяжки для покрасочных камер оснащают обычно картонными фильтрами.

Данные приспособления очень эффективно очищают выводимый из помещения воздух благодаря тому, что лаковая пыль застывает в них. К тому же картонные фильтры просты в эксплуатации, так как характеризуются продолжительным сроком службы, а их установку и утилизацию легко сделать своими руками. Стоимость рассмотренных приспособлений составляет 4000-5000 рублей.

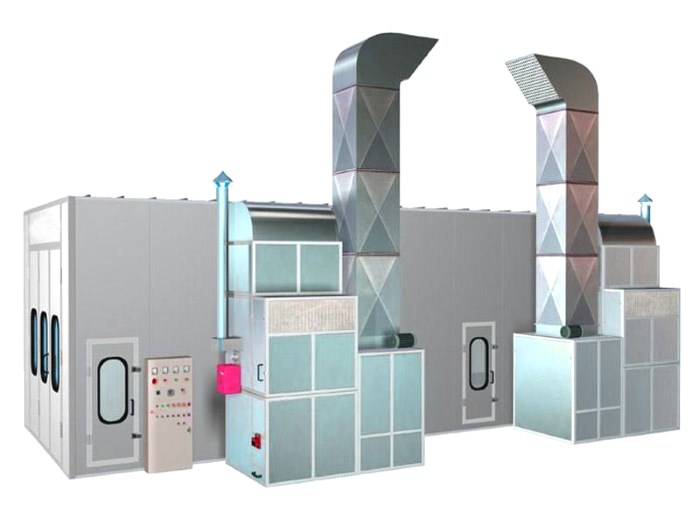

Промышленная покрасочная камера

Эксплуатация вытяжных фильтров затруднена тем, что они со временем засоряются краской, лаком и пылью. Вследствие этого снижается скорость прохождения воздуха через них, и, соответственно, нарушается режим его циркуляции в покрасочной камере, в результате чего образуются лакокрасочные взвеси.

Временно данную проблему можно решить путем снижения производительности подающих воздух вентиляторов. Однако все равно желательно как можно скорее заменить фильтры, поэтому на стадии создания вентиляционной системы покрасочной камеры нужно сделать доступ к ним как можно более простым для быстрой замены.

Чтобы увеличить продолжительность срока службы вытяжной фильтрации, нужно сделать двухступенчатые системы. Их создают путем установки двух фильтров различной степени очистки подряд.

Первый из них служит для улавливания крупных частиц пыли, а второй задерживает мелкие частицы, капли краски и летучие соединения. Поэтому их называют фильтрами грубой и тонкой очистки воздуха соответственно. Таким образом, в двухступенчатой системе фильтрации происходит распределение нагрузки между двумя фильтрами, что позволяет увеличить продолжительность эксплуатационного срока их обоих.

Вариант потолочного фильтра для покрасочной камеры

Создание вентиляционной системы

В случае создания покрасочной камеры своими руками установку компонентов вентиляционной системы осуществляют после обшивки стен и установки осветительных приборов. Предварительно нужно сделать расчеты вентиляции с учетом параметров данного помещения.

Вытяжки для покрасочных камер с целью обеспечения безопасности и достижения оптимальной эффективности системы вентиляции следует создавать и размещать в соответствии со свойствами веществ, образующихся в процессе работы. При этом в учет берут в основном тяжесть материала – так, если образующиеся вещества более легкие, чем воздух, то основную часть вытяжных отверстий нужно располагать не в полу, а в верхней части помещения. Обычно при этом исходят из того, что нижняя вытяжка должна выводить треть воздуха покрасочной камеры, следовательно, остальная его часть отводится через верхние отверстия. Если отходы тяжелее воздуха, весь его объем выводят через пол помещения.
