Рихтовка автомобиля с применением споттера и принцип работы аппарата

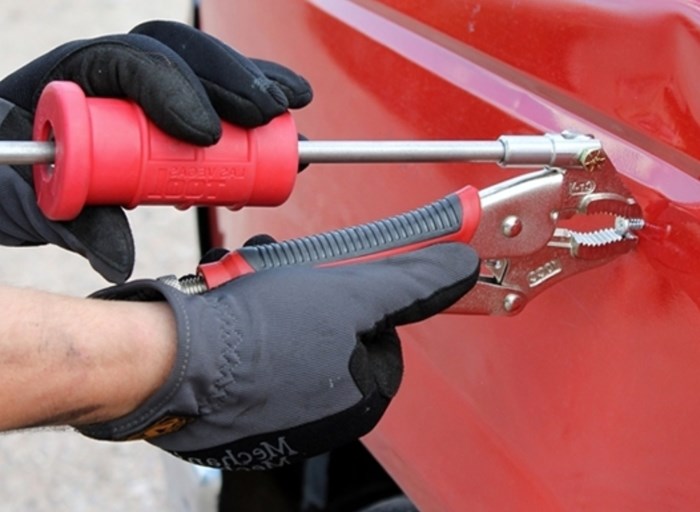

Рихтовка кузова

Под рихтовкой понимают технологию устранения неровностей на металле, она является одним из видов кузовных работ. Существуют различные инструменты, которые используют для осуществления ремонта такого типа. Одним из них является споттер для рихтовки авто.

Принцип работы

Споттером называют аппарат односторонней точечной сварки. Принцип функционирования данных устройств основан на выделении большого количества тепла в точке контакта соединяемых деталей при прохождении электрического тока. То есть споттером осуществляют контактную сварку сопротивлением.

К месту соединения элементов рассматриваемый прибор подает ток силой примерно 3-5 тыс. А на 1 мм толщины металла. Благодаря этому в данной точке происходит разогрев материала до температуры, близкой к точке плавления. При этом соединяемые элементы прижимаются друг к другу механическим усилием либо пневмоклещами с усилием в 150 кг на время не более секунды.

Недопустим нагрев металла до точки плавления, так как из-за этого при сжатии может произойти выдавливание. Это нужно учитывать тем, кто собирается сделать самодельный споттер.

Наглядно понять принцип функционирования данных устройств позволит видео.

Во многих фирменных инструментах температуру необходимого нагрева определяет микропроцессор. Самодельный аналог следует оснастить ручной регулировкой данного параметра. Большинство созданных своими руками споттеров однофазные. Возможно создать двух- и трехфазное устройство, однако в любом случае его требуется оснастить выпрямителем тока, а такая конструкция весьма сложна. Более подробно узнать о том, как сделать споттер своими руками, можно из многих видео в Сети.

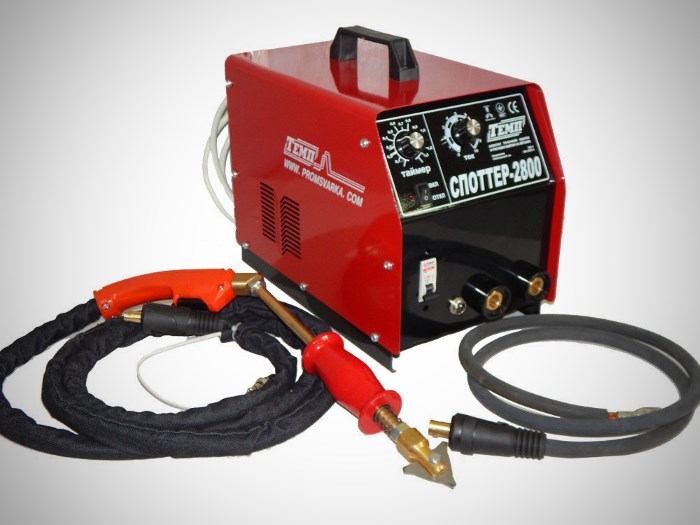

Споттер

Параметры споттеров

На рынке представлены различные модели рассматриваемых устройств, отличающиеся конструкцией и характеристиками. Наиболее дешевые варианты — однофазные трансформаторные переменного тока. Однако они не подходят для работы с оцинкованным или высокопрочным металлом.

Более мощные споттеры оснащают трансформаторами трехфазного постоянного тока. Однако современные модели комплектуют инверторами, которые обеспечивают им компактные размеры и небольшую массу, а также высокое качество работ благодаря возможности создания тока частотой до 2000 Гц. К тому же такие споттеры имеют электронное управление и способны сваривать любые металлы. Узнать о параметрах различных видов данных инструментов можно из статей и видео опытных гаражников.

Применение

Рассматриваемые инструменты используют для кузовного ремонта во многих мастерских. К тому же споттером возможно сделать рихтовку и обычным пользователям своими руками. Споттер применяют для осуществления ремонтных работ крупных кузовных деталей авто.

Особо актуален данный инструмент в тех случаях, когда доступ к обратной стороне поврежденного участка детали авто затруднен либо невозможен, и рихтовка может быть осуществлена лишь с внешней стороны.

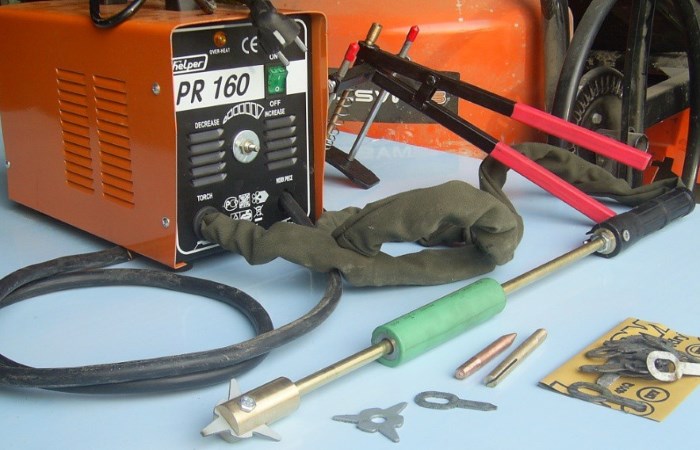

Споттер и мелкий крепеж для рихтовки кузова

И даже в случае возможности обеспечения доступа к рабочей поверхности с тыльной стороны применение споттера исключает необходимость этого, упрощая таким образом работы, так как для этого требуется снимать обшивку или какие-либо другие детали. Поэтому нередко с применением данного инструмента осуществляют рихтовку порогов, дверей и прочих кузовных элементов.

Другим немаловажным преимуществом такой технологии рихтовки является сохранение исходных швов и стыков на панелях, а также антикоррозионного покрытия. Кроме того, споттер обеспечивает небольшую зону ремонта, что сокращает время работ, затраты материалов, а соответственно, и финансов. Названными параметрами споттеров обусловлено их распространение в последнее время.

Технология проведения работы

Предварительно с деформированной поверхности необходимо удалить лакокрасочный материал, антикоррозионное покрытие и коррозию. От тщательности осуществления названных работ зависит качество ремонта, то есть прочность создаваемого соединения.

После очистки на рабочей поверхности закрепляют контакт заземления. Затем методом точечной сварки присоединяют крепежные элементы, в качестве которых могут быть использованы треугольники, шпильки, шайбы, обратный молоток. Наконец, оборудованием для правки, таким как, например механические растяжки, гидроцилиндры, обратный молоток, стяжки, захватывают крепежный элемент и вытягивают деформированную поверхность до исходного состояния.

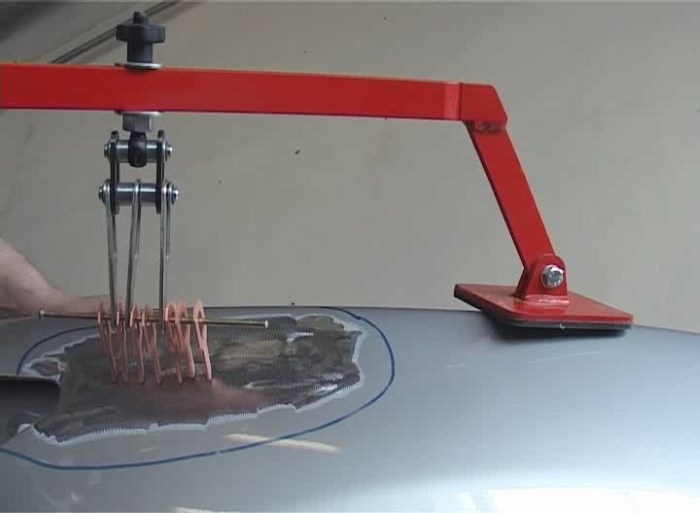

Вытягивание кузова

По завершении правки крепежную деталь выкручивают, а рабочую поверхность зачищают шлифовальным оборудованием. Наглядно увидеть выполнение рихтовки можно на видео опытных мастеров.

Чтобы сделать ремонт успешно и достичь качественного результата, нужно учитывать приведенные далее особенности.

  • Время сварки своими руками и напряжение используемого при этом тока нужно определять на основе толщины и типа металла.
  • Необходимо правильно выбрать крепежный элемент. Так, при ремонте алюминиевых деталей авто недопустимо использовать обратный молоток, так как в данном случае требуется плавное выпрямление ввиду хрупкости материала.
  • Несмотря на отсутствие необходимости разборки детали для доступа с внутренней стороны перед сваркой, при данных работах будет повреждено антикоррозионное покрытие из-за нагрева. Поэтому желательно восстановить его по завершении работ, для чего, скорее всего, все же потребуется хотя бы частично разобрать отремонтированный кузовной элемент авто.

Об особенностях настройки инструмента своими руками можно в узнать также из видео.
