Какими бывают шланги для краскораспылителей и как правильно их выбирать?

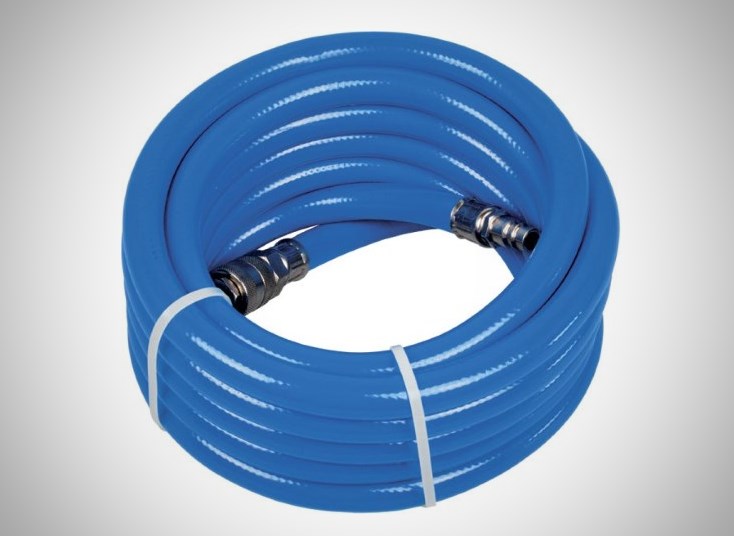

Шланг для краскопульта

Покраска авто является завершающим этапом большинства типов кузовных работ и сама относится к ним. Для осуществления покраски авто применяют краскораспылители. Существует несколько типов данных инструментов, выделяемых на основе принципа функционирования и источника энергии. Одни из них – это пневматические краскораспылители. Такие устройства используют в качестве источника энергии компрессоры, а подключение к ним осуществляют посредством шлангов для краскопультов. Данная статья посвящена рассмотрению данных приспособлений.

Особенности

Шланги для краскораспылителей выполняют функции воздушных магистралей, они служат для передачи воздуха от компрессора к краскопульту. Большинство компрессоров комплектуются аналогичными витыми приспособлениями.

Однако в большинстве случаев они характеризуются недостаточным для покраски авто профессионального уровня внутренним сечением, составляющим 5-6 мм. К тому же такие шланги недостаточно надежны, так как склоны к перелому. Ввиду этого не рекомендуется применять их для покраски авто. Данные изделия подойдут для накачивания колес, а для покраски авто следует приобрести вариант, относящийся к какому-либо из рассмотренных далее типов.

Типы шлангов

Существует три вида шлангов для краскопультов:

  • рилсановые;
  • спиральные;
  • армированные.

Приспособления первого типа подходят для подключения к любым пневмоинструментам благодаря тому, что способны выдерживать давление до 20 бар. То есть, они характеризуются высокой универсальностью. В связи с этим полиуретановые шланги применяют в химической, полимерной, деревообрабатывающей промышленности для удаления легких абразивных частиц, подачи горячего воздуха, вентиляции.

Шланги для краскораспылителей спирального типа наиболее актуальны в случаях, когда пневмоинструмент функционирует на большом расстоянии от штуцера магистрали или компрессора. Это объясняется тем, что такие изделия обладают способностью увеличения длины благодаря растягиванию. В обычном состоянии они возвращаются в исходное состояние. При этом такие приспособления слабо деформируются даже при интенсивной эксплуатации.

Общими преимуществами армированных изделий считают гибкость, износостойкость и обусловленную этим долговечность. К тому же такие изделия характеризуются высокой пропускной способностью, устойчивы к абразивным материалам и атмосферным воздействиям.

В гаражных условиях для покраски авто обычно применяют армированные шланги двух видов: резиновые и пластиковые.

Единственным недостатком шлангов для краскораспылителей первого типа считают большую массу. Такие изделия относят к профессиональным и они хорошо подходят для покраски авто, их можно использовать с кислородными баллонами.

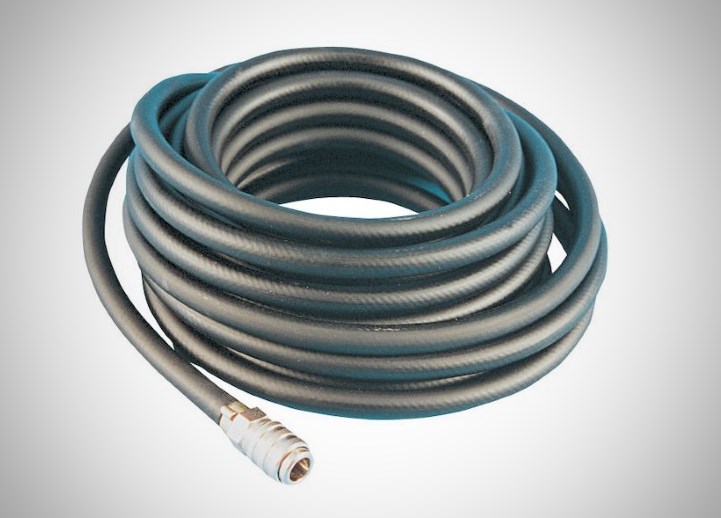

Резиновый шланг для краскопульта

Пластиковые армированные шланги для краскопультов значительно дешевле рассмотренных выше аналогов, в чем состоит основное преимущество таких изделий. Однако нужно учитывать, что они характеризуются высокой чувствительностью к температуре окружающей среды. То есть в холодных условиях они застывают, утрачивая эластичность, а в жару наоборот становятся излишне мягкими, что может привести к разрыву под давлением при осуществлении покраски авто. Поэтому следует выполнять данные работы в случае использования краскораспылителя, оснащенного приспособлением рассматриваемого типа, в помещении либо хотя бы в тени в жаркий период.

Важные параметры

Одним из основных параметров шлангов для краскопультов является внутренний диаметр. Важность данной характеристики обусловлена тем, что она определяет особенности применения приспособления. Так, в случае использования для покраски авто краскораспылителя любительского уровня можно оснастить его приспособлением диаметром 5-6 мм. К тому же, некоторые модели краскопультов начального уровня оснащены крученными шлангами такого внутреннего диаметра.

При покраске авто краскопульты профессионального уровня необходимо оснащать соответствующими приспособлениями. Это объясняется тем, что такие пневмонинструменты характеризуются высоким потреблением воздуха. К профессиональным шлангам для краскопультов относят изделия, имеющий внутренний диаметр в 8-9 мм. При этом обратите внимание на тип распыления пистолета.

Шланг для краскопульта системы HVLP в любом случае должен иметь диаметр не менее 9 мм. Это обусловлено высоким потреблением воздуха краскораспылителями данного типа.

В связи с этим требуется воздушная магистраль, характеризующаяся более высокой пропускной способностью, чем для пневмоинструментов прочих типов. Для краскопультов других систем достаточно варианта диаметром 8-9 мм.

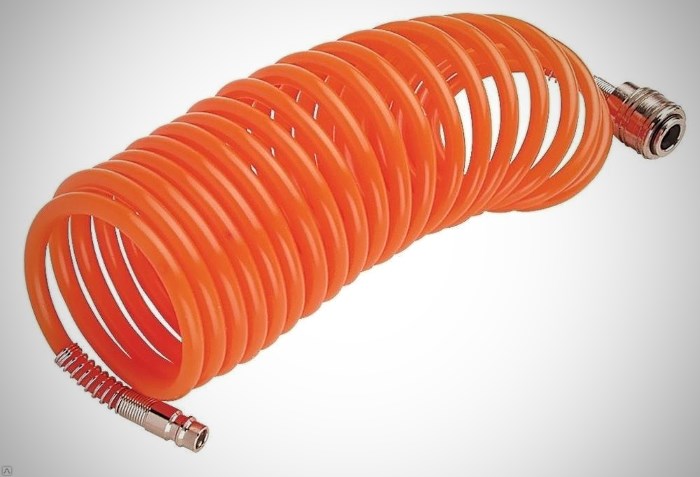

Шланг для покрасочного пистолета

Отдельные модели шлангов

Далее рассмотрены некоторые модели рассматриваемых приспособлений для краскораспылителей.

Шланг прямой RUBBERFLEX

Существует два вида бухт такого шланга: в 10 и 100 погонных метров. Первый вариант рассматриваемого изделия для краскопультов оснащен вращающимися фитингами F1/4», а также повышающими прочность мест соединения шланга с разъемами пневмоинструмента пружинами.

Как внутренний, так и наружный слой обоих вариантов шланга RUBBERFLEX состоит из резины EPDM и усилен сеткой из полиамидной нити. Внутренний диаметр рассматриваемого приспособления для краскопульта составляет 10*15 мм. Давление на разрыв равно 30 бар, а максимальное рабочее давление составляет 15 бар. Данное изделие можно использовать в диапазоне температур от -25 до 140 °C.

Гибкий двойной резиновый шланг SBR/ERDM

Данное изделие предназначено для краскораспылителей системы SP. Он имеет длину 10 м и способен выдерживать давление до 20 бар. Шланг оснащен фитингами F1/4».

Двойной шланг для SSP

В данный комплект входит шланг для сжатого воздуха диаметром 6814 мм из резины и рилсановый шланг диаметром 8*10 мм.

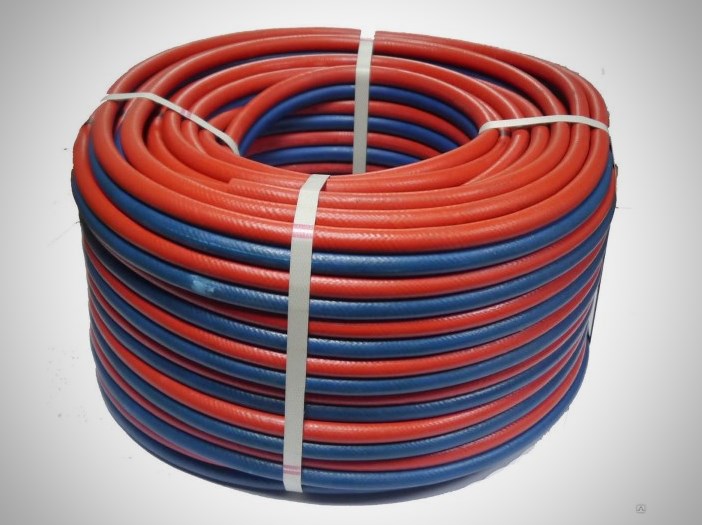

Двойной шланг

Шланг для аэрографа GRAPHIQUE

Представляет собой мини-шланг, предназначенный выполнять функции воздушной магистрали между компрессором и кистью аэрографа. Имеет диаметр 4*6 мм.

Поливинилхлоридный шланг

Усилен нейлоновой сеткой, имеет длину 100 м, а его диаметр составляет 8*13 мм.

Полиуретановый прямой шланг с соединениями F1/4»

Изделие с двумя вращающимися креплениями, усилено полиэфирными нитями, диаметр составляет 6*10 мм, длина — 10 м. Работы с данным приспособлением можно осуществлять в диапазоне температур от — 25 до 60 °C . Максимальное рабочее давление составляет 60 бар.

Пневматический шланг в катушке для подачи сжатого воздуха

Рассматриваемое приспособление представляет собой катушку с заключенным в нее шлангом. Его преимущество состоит в том, что катушка повышает удобство работы с пневмоинструментом и хранения самого шланга, а также его долговечность благодаря тому, что обеспечивает ему защиту, снижая износ как в процессе эксплуатации, так и при хранении и транспортировке.

Шланг для аэрографа

Инерционная катушка имеет пластиковый корпус, в то время как шланг состоит из полиуретана. Катушка оснащена блокировкой вытянутого шланга. Длина подводящего шланга составляет 1 м, а основного — 15 м. Его внутренний диаметр равен 3/8», а внешний — 1/4». максимальное рабочее давление составляет 1,7 мПа.

Дополнительные приспособления

На рынке представлено множество изделий, необходимых для подсоединения шланга к краскораспылителю, влагомаслоотделительному фильтру и компрессору. Они представлены быстросъемными разъемами. Данные приспособления классифицируют на штуцеры и фитинги. Они отличаются, прежде всего, диаметром. Разъемы первого типа имеют меньшее значение данного параметра. Это обусловлено тем, что соединение осуществляется путем вставления штуцера в фитинг.

Нужно учитывать, что в случае приобретения влагомаслоотделительного фильтра, не укомплектованного штуцерами, потребуется приобрести их отдельно (входной и выходной с наружной резьбой).

Помимо штуцеров, для закрепления шланга на разъемах компрессора и краскораспылителя потребуются хомуты. Они должны обеспечить надежное соединение, не стравливающее воздух.

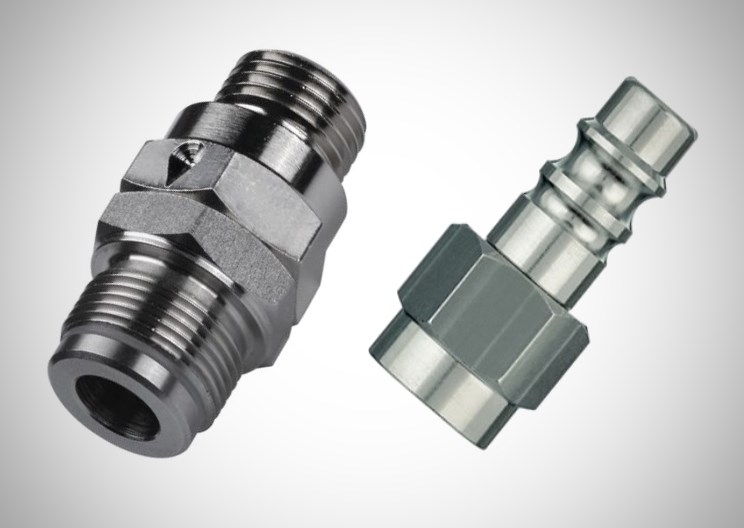

Штуцера для шланга на краскопульт

Существуют прочие способы соединения шланга с пневмооборудованием, помимо рассмотренного выше, однако его считают наиболее правильным. Нужно учитывать, что штуцер обычно входит в комплект краскораспылителя. К тому же желательно оснастить краскопульт манометром. В таком случае штуцер подсоединяют к нему. Кроме того, такой способ повышает удобство эксплуатации — при необходимости пополнения краски инструмент просто отсоединить и долить в него материал вместо того, чтобы переносить его с шлангами. То же самое касается и хранения.

Другим способом соединения краскораспылителя с шлангом является установка на инструмент переходника с концом «елочка». На него надевают шланг и укрепляют место соединения хомутом. Нужно отметить, что на рынке представлены варианты рассматриваемых изделий, предназначенные для покраски, имеющие соединения к компрессору и переходнику краскопульта. К тому же некоторые модели краскораспылителей имеют в комплекте такой переходник.
