Как сделать простейшую полировальную машинку и что для этого нужно?

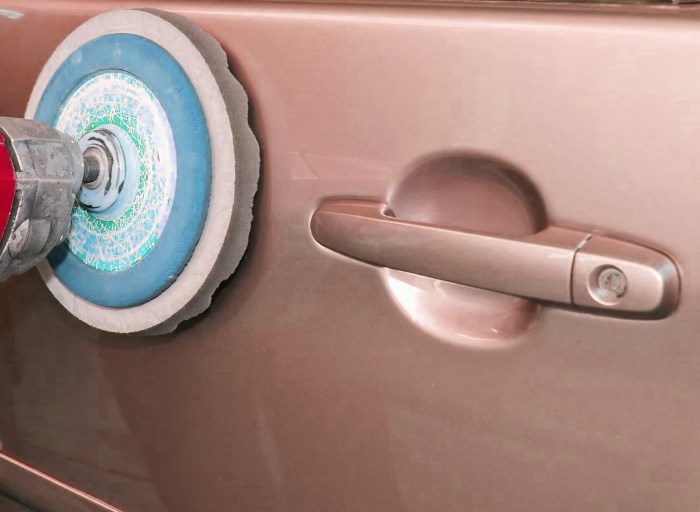

Полировальная машинка своими руками

Шлифовальная или полировальная машина требуется для выполнении покрасочных работ. В магазинах инструментов и прочих торговых точках представлено множество моделей таких устройств. Однако в некоторых случаях целесообразно создать полировальную машину своими руками. В данной статье рассмотрены различные варианты таких самодельных устройств и описан процесс их создания.

Простейшая полировальная машина

Наиболее просто сделать своими руками полировальную машину, предназначенную для работы со шлифовальными дисками. Для создания данного устройства потребуются следующие основные детали:

  • электромотор;
  • блок питания;
  • аккумулятор.

Электродвигатель можно извлечь из различных электрических инструментов и приборов. Так, например, подойдут компоненты блока питания компьютера или дисковода.

Также можно использовать электромотор от вентилятора, а для привода электродвигателя подойдет бытовой аккумулятор.

Помимо названных компонентов, понадобится доска, ее нужно отшлифовать наждачной бумагой. Далее на доске закрепляют шурупами аккумулятор и электромотор и соединяют их проводами. Также в данную электросхему необходимо установить включатель, закрепив его на доске. Провода следует зафиксировать степлером во избежание разбалтывания.

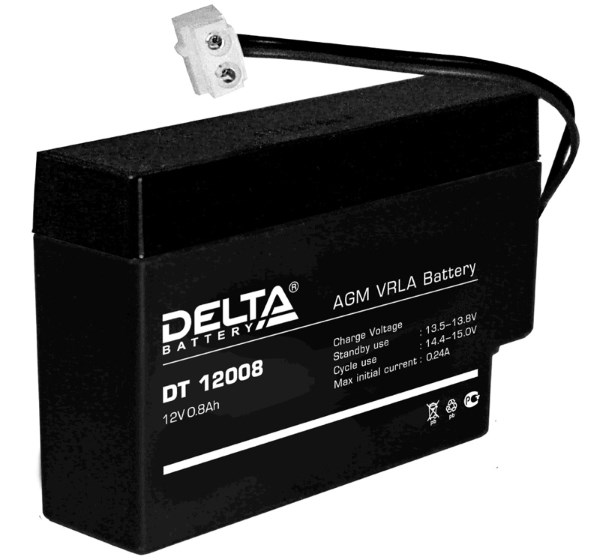

Бытовой аккумулятор

Рабочий элемент шлифовальной машины рассматриваемой конструкции представлен кругом. Можно использовать фирменные изделия либо можно сделать шлифовальный диск из наждачной бумаги своими руками. Для этого нужно вырезать из фрагмента исходного материала два сектора и скрепить их между собой тыльными сторонами, склеив.

Для обеспечения привода абразивного диска от оси электромотора потребуются две втулки. Диаметр данных приспособлений определяют на основе соответствующего параметра оси двигателя. При этом нужно учитывать, что различные электродвигатели имеют оси разного диаметра. Рассмотренную шлифовальную машину можно использовать для обработки как деревянных, так и металлических поверхностей, в том числе и при кузовных работах.

Мотор и полировальные диски

Помните о том, что функциональные параметры такой самодельной шлифовальной машины определяются отдельными деталями, из которых она собрана. В связи с этим следует использовать электромотор от вентилятора, так как двигатель от компьютера имеет меньшую мощность, которой может оказаться недостаточно для некоторых видов работ. К тому же шлифовальные диски из наждачной бумаги не являются оптимальными приспособлениями такого типа. Вместо них можно приобрести фирменные круги небольшого диаметра, например, для дрели.

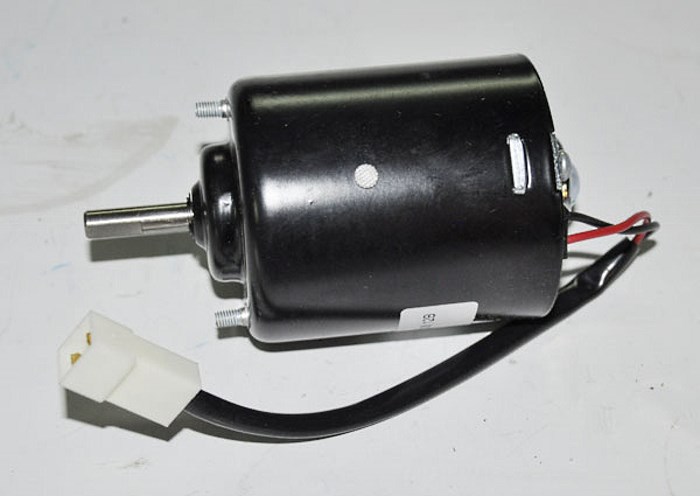

Электромотор вентилятора

Можно создать своими руками и более мощный стационарный вариант шлифовальной машины. Для него можно использовать двигатель от стиральной машины и оснастить шлифовальными кругами большого диаметра. Помимо полировальных, на такое устройство можно установить точильные и абразивные диски.

Ленточная шлифовальная машина

Рабочим элементом машин рассматриваемого типа является абразивная шлифовальная лента. Принцип функционирования ленточных устройств состоит во вращении абразивной ленты, соединенной в кольцо, приводимой двигателем посредством трансмиссии и барабанов. Один из барабанов является ведущим, а другой — ведомым. Первый из них имеет привод от электромотора через трансмиссию, представленную обычно ременной передачей.

Некоторые ленточные шлифовальные машины оснащены устройством, позволяющим изменять скорость вращения ведущего барабана, что обеспечивает наличие различных режимов работы. Лента может быть расположена на станине вертикально, наклонно или горизонтально в зависимости от назначения устройства. Для регулировки степени ее натяжения служит натяжной ролик. Так как работы по шлифованию характеризуются выделением большого количества пыли, желательно чтобы шлифовальная машина была оснащена вытяжным устройством.

Нужно учитывать, что многие конструктивные особенности шлифовальной машины, такие, как например, диаметр барабанов, скорость вращения, зернистость размеры абразивной ленты, конструкция рабочего стола, определяющие основные функциональные параметры рассматриваемого устройства, подбирают в зависимости от его назначения. Классифицируют следующие варианты рабочих поверхностей, на обработку которых ориентируют шлифовальные машины: криволинейные, плоские, кромки и торцы, промежуточные слои лакокрасочного покрытия.

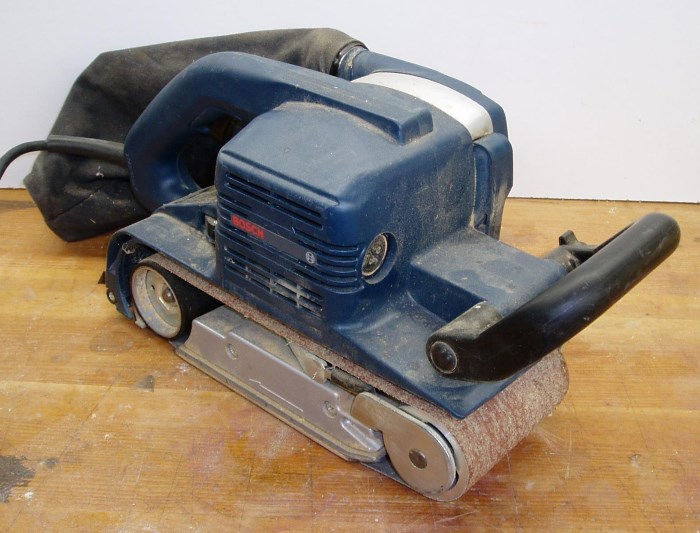

Ленточная шлифмашинка

Из чего сделать шлифмашину?

Можно создать своими руками ленточную шлифовальную машину на основе промышленной конструкции, которая предусматривает движение ленты над плоской поверхностью рабочего стола абразивной частью наружу. При этом самодельное устройство будет отличаться от фирменного аналога большими размерами и стационарной установкой. Для данных работ потребуется электродвигатель, например, от стиральной машины, деревянная либо металлическая панель, ДСП, материал для абразивной ленты, клей.

Так как трансмиссия в виде редуктора либо ременной передачи значительно усложняет конструкцию рассматриваемого инструмента, на самодельных моделях стараются не использовать ее. Для этого можно оснастить устройство электродвигателем мощностью в 2-3 кВт с частотой вращения ротора в 1500 об/мин.

В таком случае при радиусе ведущего вала 10 см лента будет двигаться со скоростью около 15 м/с. Нужно учитывать, что рассматриваемая конструкция не предусматривает наличие регулировки скорости вращения ленты. Однако возможно регулировать степень ее натяжения благодаря тому, что натяжной вал, вращающийся на подшипниках для уменьшения трения, закреплен на неподвижной оси, которая может быть смещена относительно рабочего стола. Ведущий вал закреплен на валу электродвигателя.

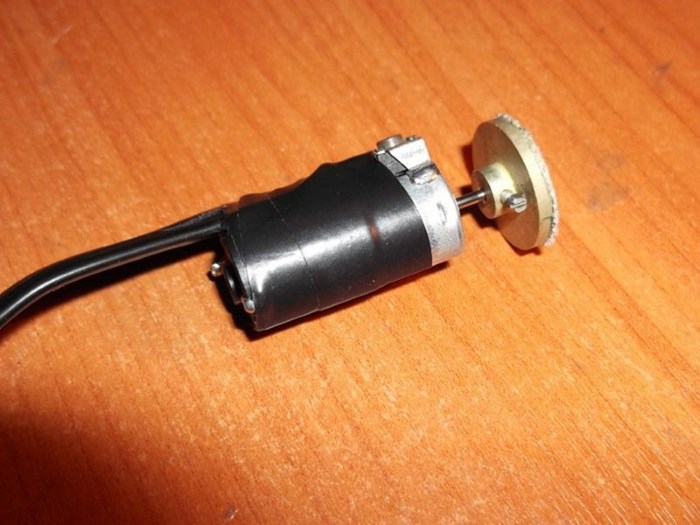

Самодельная шлифмашинка

Рабочий стол для такой шлифовальной машины можно сделать своими руками из деревянного бруса либо листового металла. Нужно учитывать, что варианты из металла позволяют обрабатывать более сложные предметы. Размеры рабочего стола рассматриваемого инструмента определяют на основе размеров ленты и расстояния между осями валов, а также его назначения. Вблизи валов в рабочем столе следует проделать скосы с целью обеспечения плавного соприкосновения ленты с ним.

Барабаны также можно изготовить своими руками. В качестве исходного материала для данных элементов можно использовать ДСП. Из плиты вырезают квадраты с длинами сторон в 20 см в таком количестве, чтобы их общая толщина при наложении друг на друга составляла около 25 см. Затем данные заготовки нужно превратить в диски диаметром 20 см путем обработки на токарном станке. Можно обрабатывать нарезанные фрагменты по отдельности, однако более удобно обтачивать все их сразу, насадив на ось и зажав. При этом нужно учитывать, что барабаны должны иметь края большего диаметра в сравнении с центральной частью для автоматического удерживания ленты.

Где взять ленту?

Шлифовальная лента может быть изготовлена своими руками на основе бумаги либо ткани. Второй вариант считают более предпочтительным. Ткань может быть представлена бязью или саржей. Также нужно учитывать, что редкое заполнение ленты абразивными зернами, составляющее менее 70%, позволяет снизить степень заполнения ее пылью в процессе работы.

Основной характеристикой абразивной ленты считают размер зерен. Данный параметр определяют на основе номера сита, через которое они могут просочиться. По размеру зерен абразивные ленты подразделяют на крупнозернистые (12-80), среднезернистые (80-160), мелкозернистые (160-4000).

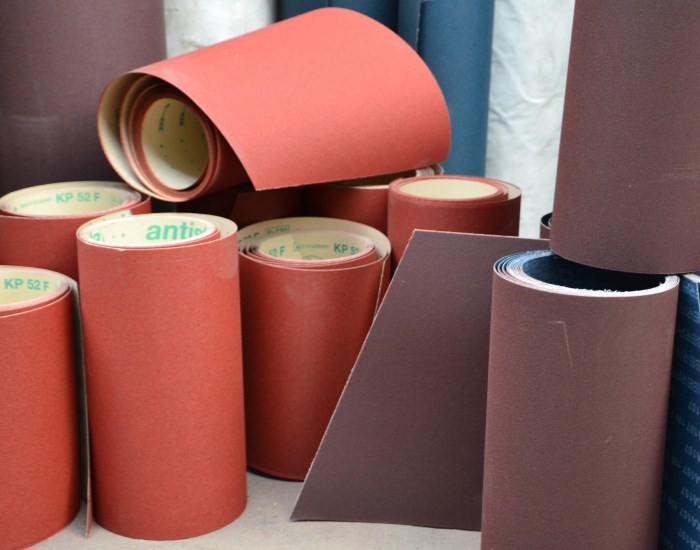

Шлифовальная лента

Абразивные зерна могут быть представлены искусственными материалами либо минералами с высокой твердостью, таким, как например, карбид кремния, корунд. Их закрепляют на основе путем приклеивания либо электрическим способом. В первом случае зерна равномерно насыпают на поверхность основы, предварительно покрытую клеящим веществом в виде синтетических смол либо мездрового клея. Электрическое поле используют для ориентации абразивных зерен острыми гранями вверх, что повышает функциональность ленты.

Ленту для шлифовальной машины можно сделать своими руками из наждачной бумаги в виде рулонов, которые разрезают на фрагменты требуемого размера.

При этом нужно учитывать, что длина ленты определяется способом скрепления концов вырезанного фрагмента. Возможно их соединение под углом, встык и внахлест. В первом случае концы обрезают под углом в 45° и приклеивают полотняную накладку под стыком. Соединение внахлест предполагает предварительную очистку горячей водой фрагмента одного из концов в 8-10 см от абразивных зерен. Затем очищенный участок покрывают клеем и накладывают на него тыльную сторону другого конца ленты и сжимают место соединения. Оптимальная толщина абразивной ленты равна 200 мм. Рулона исходного материала длиной 1 м хватит на 5 лент.

Станину нужно вырезать своими руками из толстого листа металла. По крайней мере, одна из ее сторон должна быть ровно обрезана для крепления площадки с электродвигателем путем прикручивания тремя болтами через предварительно просверленные в станине отверстия.
