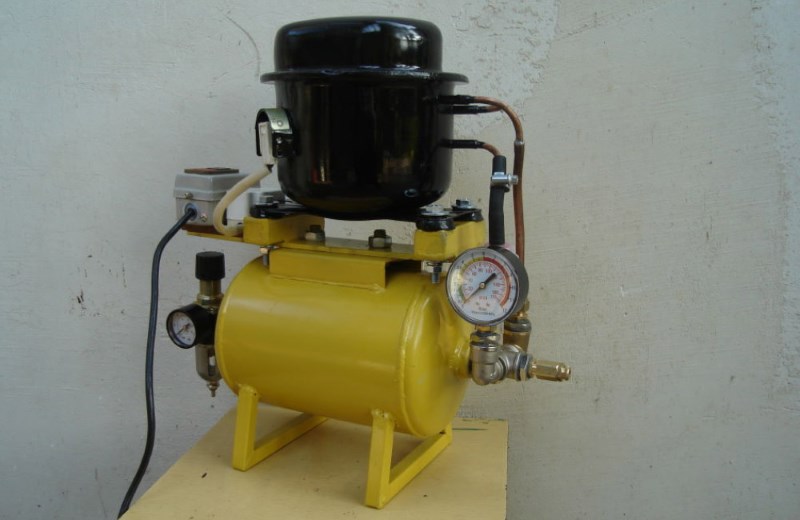

Автомобильный компрессор своими руками

Компрессор относится к инструментам, необходимым для обслуживания автомобиля своими руками. Более того, он имеет обширную сферу применения, то есть с использованием данного устройства можно осуществлять различные операции по обслуживанию авто, такие как покраска, подкачка шин, обеспечение воздухом пневмоинструментов, ремонт. В данной статье рассмотрено, как создать компрессоры своими руками для покраски авто.

Принцип функционирования

Компрессоры по принципу устройства подразделяют на несколько типов. Далее рассмотрен общий принцип работы данных приборов. Он состоит в том, что воздух, нагнетаемый двигателем, поступает в емкость, где он скапливается, достигая повышенного давления. При достижении чрезмерно высокого давления излишки воздуха отводятся из емкости через спускной клапан.

То есть компрессоры функционируют на основе поддержания давления на постоянном уровне. Особенно важно постоянство давления для устройств, предназначенных для покраски. В любом случае давление воздуха считают основным параметром такого прибора, поэтому технология создания автомобильного компрессора и выбор материалов для него определяют на основе требуемой величины давления.

Сборка простейшего компрессора

Наиболее просто создать своими руками компрессор для покраски авто на основе автомобильной камеры. Данный предмет в рассматриваемом случае будет выполнять роль ресивера. Помимо камеры от авто, для описываемых работ потребуются: сосок от другой камеры, автомобильный насос с манометром, материалы для работ с резиной, набор инструментов.

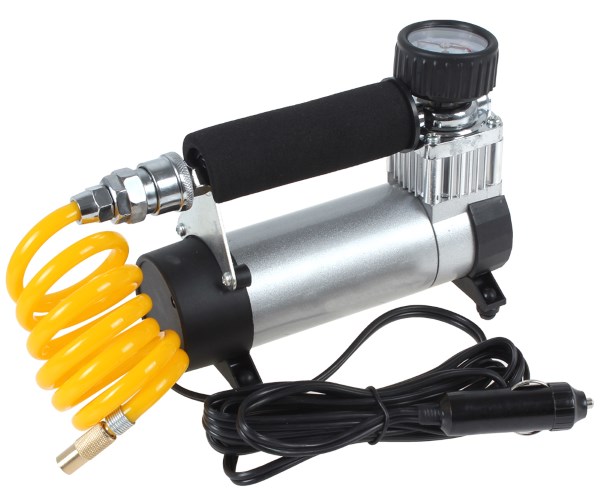

Автомобильный нанос с манометром

Важно найти целую камеру от автомобиля, так как функции ресивера в данном случае состоят в накоплении воздуха. Роль нагнетателя воздуха в самодельном приборе для покраски авто будет выполнять автомобильный насос с манометром.

Работы начинают с того, что в камере от авто вырезают отверстие и вклеивают в него сосок. Сосок с ниппелем, присутствующий на камере изначально, будет служить в процессе эксплуатации для нагнетания в нее воздуха насосом, а вклеенный будет подавать воздух в шланг распылителя. После этого нужно отрегулировать в камере давление. Это осуществляют путем подбора его величины по манометру, основываясь на практике, то есть распыляя краску.

Если используемый автомобильный насос не оснащен спускным механизмом, следует немного открутить от него шланг, так как это позволит избежать перепадов давления в процессе работы.

При наличии спускного механизма давление будет стабильным и без этого действия.

Далее приведены некоторые рекомендации, позволяющие упростить работы по созданию такого компрессора для покраски автомобиля своими руками и достичь требуемого результата. Так, предварительно следует закрепить камеру, чтобы избежать ее колебаний при подаче воздуха насосом.

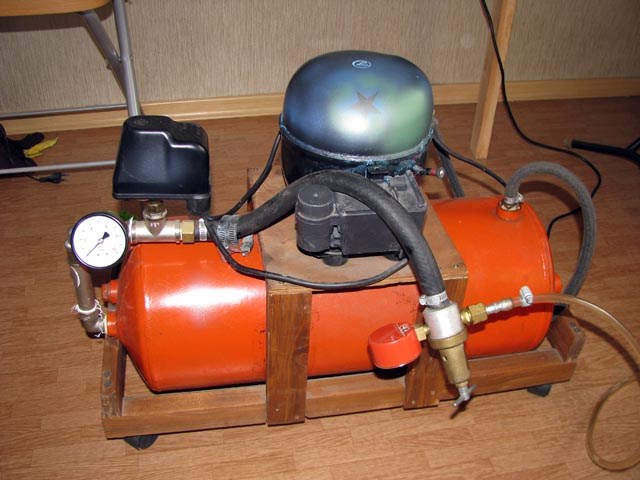

Самодельный автомобильный компрессор

Недопустимо заполнять ее какими-либо сыпучими материалами, так как из-за этого каналы могут забиться, в результате чего краска смешается с данным веществом. Это же правило касается и жидкостей. То есть, возможно смешивание находящейся в камере жидкости и краски. Это приведет к тому, что краска утратит свои свойства и к тому же, будет распыляться неравномерно.

Создание компрессора с ресивером

Такой самодельный компрессор для покраски автомобиля сложнее, чем рассмотренный выше. Его считают полупрофессиональным. Следовательно, для того, чтобы сделать данный прибор аэрографа для авто своими руками, потребуется больший ассортимент инструментов и исходных материалов:

  • манометр;
  • реле давления;
  • редуктор с масловлагоотделителем;
  • крестовина и переходники;
  • ниппель;
  • муфта;
  • фильтр масловлагоотделитель;
  • трубка;
  • ресивер;
  • хомуты от автомобиля;
  • мебельные колеса;
  • штуцер, гайки, шайбы, шурупы и шпильки;
  • тумблер;
  • автомобильное масло;
  • топливный фильтр и маслобензостойкий шланг;
  • вилка и шнур;
  • компрессор от холодильника;
  • фанерные панели (ДСП);
  • «Эпоксилин»;
  • краска;
  • герметик, лента фум;
  • преобразователь ржавчины.

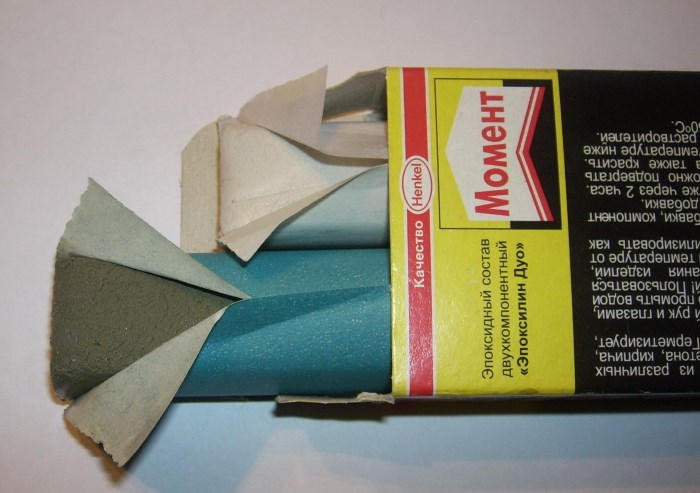

Эпоксилин

Добыть такое большое количество приспособлений по отдельности, естественно, сложно. Поэтому желательно найти старый холодильник — он послужит источником некоторых деталей для компрессора. Так, можно использовать цилиндр со встроенным реле. Однако предварительно нужно сделать косметический ремонт, то есть очистить от загрязнений, а также ржавчины, присутствующей на многих элементах старых холодильников.

Желательно обработать цилиндр преобразователем ржавчины во избежание последующего окисления данной детали.

К тому же нужно учитывать, что за время эксплуатации холодильника, возможно, компрессор утратил герметизацию, что привело к изменению условий его функционирования. Поэтому следует заменить исходное масло аналогом для автомобиля, так как последнее переносит значительно более жесткие условия работы.

Подойдет синтетическое моторное масло для автомобилей. Для замены масла предназначена запаянная в большинстве случаев трубка на боку устройства. Сначала нужно надпилить ее напильником, а затем отломить. При этом нужно принять меры предосторожности, чтобы фрагменты материала не попали внутрь трубки. Масло для авто заливают шприцем в предварительно рассчитанном объеме. После этого трубку заглушают винтиком соответствующего диаметра с резиновой прокладкой для обеспечения герметичности.

Моторное масло

В качестве ресивера можно использовать, например, корпус от огнетушителя ОП-1 объемом 10 л, предварительно отпилив от него ручку. В связи с тем, что компрессор холодильника характеризуется обильным испарением масла, на входе в ресивер следует установить фильтр масловлагоотделитель, который не допустит попадания в краску посторонних жидкостей, например, воды или масла.

Далее нужно высверлить отверстие для переходника и закрепить его. Наиболее просто сделать это путем холодной сварки с применением «Эпоксилина». Предварительно необходимо произвести ремонт дна ресивера, а именно очистить от всех загрязнений и ржавчины для эффективного взаимодействия «Эпоксилина» с рабочей поверхностью и во избежание загрязнения краски в процессе последующей эксплуатации. Очистку осуществляют путем шлифования наждачной бумагой круговыми движениями дна огнетушителя до достижения металлического блеска. После этого переходник фиксируют с лицевой стороны гайкой и оставляют на некоторое время (точные сроки указаны в инструкции) на высыхание «Эпоксилина».

Основание для компрессора для покраски автомобиля можно создать из трех деревянных досок либо фанеры размером 30 х 30. Для повышения мобильности устройства можно оснастить основание мебельными колесами.

Чтобы закрепить устройство, в основании нужно высверлить отверстия под него и шпильки. Последние фиксируют гайками и шайбами.

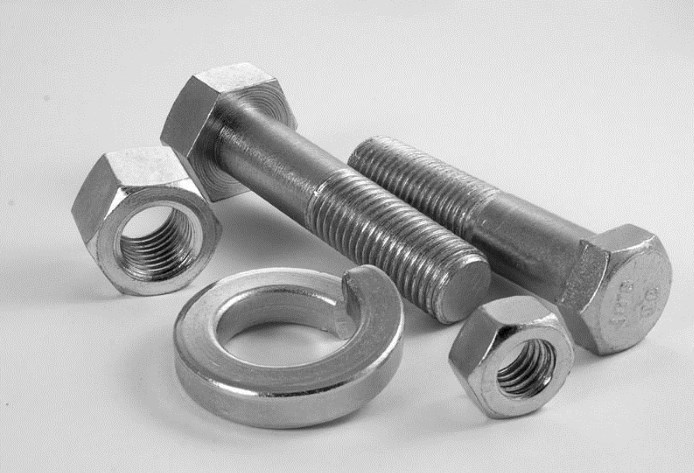

Гайки, болты, шайбы

На впускное отверстие следует надеть автомобильный фильтр с бумажной сердцевиной, так как это позволит избежать попадания внутрь него загрязнений.

Для повышения удобства эксплуатации следует оснастить компрессор для покраски автомобиля реле давления (например, РДМ5 или РМ5), которое будет отключать его по достижении максимального значения давления и включать при падении данной величины до минимума. Максимальное и минимальное значения давления можно настроить самостоятельно пружинами реле. Реле имеет 2 контакта, предназначенные для подключения к сети. Один из них нужно использовать по назначению, а другой — подключить к компрессору.

К тому же желательно оснастить компрессор тумблером общего отключения, который позволит обесточивать всю установку сразу. Его устанавливают на разрыв между сетью и реле давления.

Далее можно покрасить ресивер и начать окончательную сборку. На фильтр-масловлагоотделитель нужно навинтить гайку со штуцером. На последний надевают один из концов армированного, маслостойкого шланга. Второй конец надевают на трубку компрессора. Соединения следует зажать хомутами, а резьбовые соединения уплотнить фум-лентой. Фильтр нужно прикрутить ко дну ресивера и обработать силиконовое соединение герметиком. Далее прикручивают чугунную крышку с предварительно обработанной герметиком резьбой, подложив под нее резиновую прокладку. На крышку прикручивают трубку с резьбой в четверть дюйма, а на нее — крестовину. Для плотной фиксации ресивера на основании его следует прижать фанерной крышкой с предварительно проделанным отверстием под него.

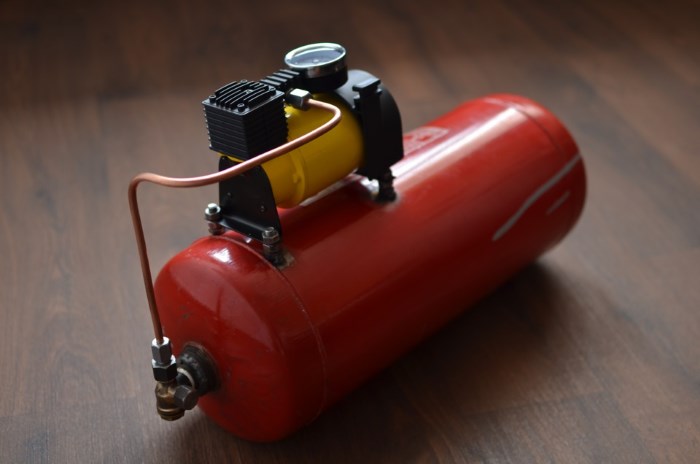

Ресивер для компрессора из огнетушителя

Слева от крестовины прикручивают реле, справа — редуктор с фильтром, сверху — манометр. В завершении работ присоединяют провода к реле.

Последним шагом подготовки прибора для покраски авто к работе является его настройка и испытание. Такой компрессор для покраски автомобиля значительно сложнее настроить своими руками, чем рассмотренный выше, однако красить и делать ремонт с ним проще. Более того, данный прибор аэрографа может быть использован не только для покраски, но и для других целей, то есть является универсальным.

Целесообразность

Учитывая, сколько стоят фирменные компрессоры, создание такого инструмента аэрографа своими руками оказывается весьма выгодным. Благодаря этому можно обеспечить обслуживание и ремонт автомобиля, не неся большие затраты. К тому же самодельные компрессоры выгоднее и с точки зрения обслуживания. Так, если фирменные устройства нужно относить на ремонт в сервисный центр, ремонт самодельных компрессоров легко осуществить своими руками. К тому же, поскольку все их компоненты легкодоступны, ремонт проводится в короткие сроки и не требует больших затрат. Более того, ввиду простоты конструкции, самодельные компрессоры весьма надежны, следовательно, ремонт потребуется проводить не часто.
