Все тонкости покраски автомобиля кислородом

Покраска автомобиля кислородом

Чаще всего при покраске авто применяют пневматические краскопульты. Традиционными источниками воздуха для таких устройств являются компрессоры. Однако существует возможность подключения  к ним кислородных баллонов. Далее приведены особенности такого оборудования и рассмотрена покраска кислородом.

Пневматические краскопульты

Основные конструктивные элементы пневматических краскопультов представлены корпусом в виде пистолета, красконаливным стаканом, называемым также бачком, пусковой кнопкой, соплом, регулятором подачи воздуха, воздушным шлангом. Емкость для краски может быть установлена сверху или снизу инструмента либо быть мобильной, то есть иметь различные варианты установки.

Далее приведен принцип функционирования пневматических краскопультов. При активации кнопки пуска сжатый воздух поступает в инструмент. Краска под давлением воздуха либо в результате разряжения переносится в сопло, где смешивается с воздухом и выходит из инструмента в виде тумана. Регулятор подачи воздуха позволяет контролировать расход распыляемого материала, изменяя интенсивность поступления воздуха из нагнетающего устройства в краскораспылитель. Краскопульты комплектуют несколькими соплами для изменения формы покрасочного факела.

Основным параметром краскопультов считают рабочее давление. Для большинства таких инструментов оно составляет 2 — 6 атм. При выборе краскопульта нужно учитывать, что он должен быть рассчитан на более высокое давление, чем то, которое может создать компрессор либо прочий нагнетающий элемент. Считают достаточным запас производительности в 20%. Поэтому сначала приобретают краскопульт, а нагнетающее устройство подбирают к нему по производительности.

Также важным параметром краскопультов является технология распыления. Она определяет особенности нанесения материала, его расход, а также расход воздуха и требуемое давление, то есть основные характеристики. По данному параметру пневматические краскопульты подразделяют на три основных типа.

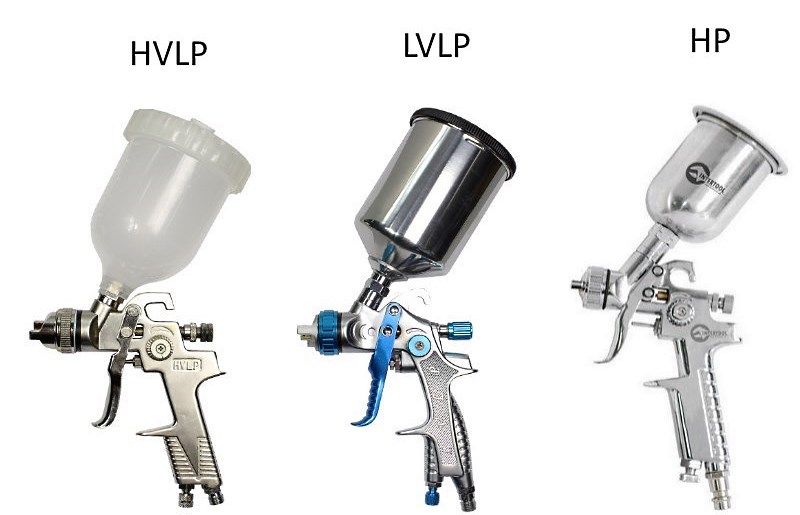

Типы краскопультов

HP

Этот класс краскораспылителей включает устройства высокого давления. Они требуют давления в 5 — 6 бар. Данные инструменты характеризуются быстрым нанесением материала при высоком расходе. Это объясняется низкой степенью его переноса, под которой понимают соотношения объема распыленного материала к его количеству, попавшему на рабочую поверхность. Для пневматических краскопультов рассматриваемой системы значения данного параметра составляют не более 45 — 50%. То есть в случае использования для покраски таких инструментов по целевому назначению будет использована в лучшем случае половина приобретенной краски. Остальное ее количество будет утрачено в виде тумана, который осядет на окружающие предметы, загрязнив их. Более того, испарения некоторых лакокрасочных материалов негативно воздействуют на здоровье.

По вышеназванным причинам пневматические краскопульты системы HP считают неэффективными и устаревшими, вследствие чего они выходят из применения. В некоторых странах покраска ими запрещена.

HVLP

Устройства данного типа развивают высокое давление на входе и низкое на выходе из сопла (до 0,7 — 1 атм). Они обеспечивают степень переноса материала на рабочую поверхность до 75%. К тому же в сравнении с инструментами HP рассматриваемые краскопульты обеспечивают значительно более высокое качество покрытия.

LVLP

Инструменты данного типа работают с низким давлением как на входе, так и на выходе. Они характеризуются наибольшей степенью переноса материала на рабочую поверхность (до 90%). К тому же такие краскопульты расходуют небольшое количество воздуха (180 — 200 л/мин), поэтому отсутствует необходимость в оснащении их высокопроизводительным нагнетательным оборудованием.

Покраска

Мойка автомобиля

Предварительно необходимо подготовить авто. Прежде всего его моют. Затем нужно снять с авто навесные элементы, такие, как бамперы, осветительные приборы, подфарники, радиаторную решетку. Данные детали также моют и складывают отдельно от автомобиля. Затем авто осматривают на предмет дефектов кузова и лакокрасочного покрытия в условиях хорошего освещения. Обнаруженные вмятины, трещины, царапины, сколы и прочие повреждения отмечают акриловой краской либо мелом. Далее переходят к их устранению. Предварительно необходимо зачистить поврежденные участки до металла, удалив лакокрасочное покрытие путем обработки наждачной бумагой зернистостью 60, 80, 100. При этом нужно обеспечить плавный переход между основной поверхностью кузова авто и поврежденным фрагментом. В идеальном варианте разность высот должна быть незаметна и может быть определена лишь на ощупь. Для этого в процессе работы нужно постоянно проверять переход. По завершении шлифования поверхность обезжиривают, протирая смоченной уайт-спиритом или каким-либо прочим растворителем хлопчатобумажной ветошью.

После этого нужно удалить вмятины путем шпатлевания. Для этого применяют синтетическую полиэфирную автошпатлевку. Ее смешивают небольшими количествами с отвердителем и наносят на рабочую поверхность резиновыми шпателями перекрестными движениями. При этом нужно учитывать, что затвердевание шпатлевки происходит в течение получаса, поэтому нужно наносить ее на авто достаточно быстро. Полное высыхание материала при температуре 20ºС занимает 30 — 45 минут. После этого поверхность доводят до кузовной геометрии, шлифуя наждачной бумагой зернистостью 120 — 600. При этом нужно периодически проверять результат работы на ощупь. Возможно, придется повторить шпатлевку и шлифовку. Окончательную проверку осуществляют путем нанесения тонкого слоя грунтовки желательно из аэрозольного баллончика. При этом проявятся дефекты, которые необходимо будет устранить.

Также нужно настроить краскопульт, что предполагает регулирование нескольких параметров. Прежде всего выбирают сопло на основе используемого материала. Для грунтов, лаков, эмалей используют вариант диаметром 1,8 — 2 мм, для морилок — 1,2 — 1,4 мм, для водоразбавимых красок — 2,2 — 2,5 мм. Далее необходимо настроить давление воздуха на входе в зависимости от системы распыления. Для устройств типа HP оно должно составлять 2,5 — 3,5 атм, для HVLP – 1,5 — 2,5 атм. К тому же при этом учитывают длину шланга, добавляя по 0,5 атм на каждые 6 м. Важна и вязкость распыляемого материала. Для большинства вариантов оптимальны средние значения давления, однако для веществ низкой вязкости его понижают, а для вязких материалов повышают. В завершение настраивают форму факела. Он должен быть овальным и иметь высоту 12 — 15 см.

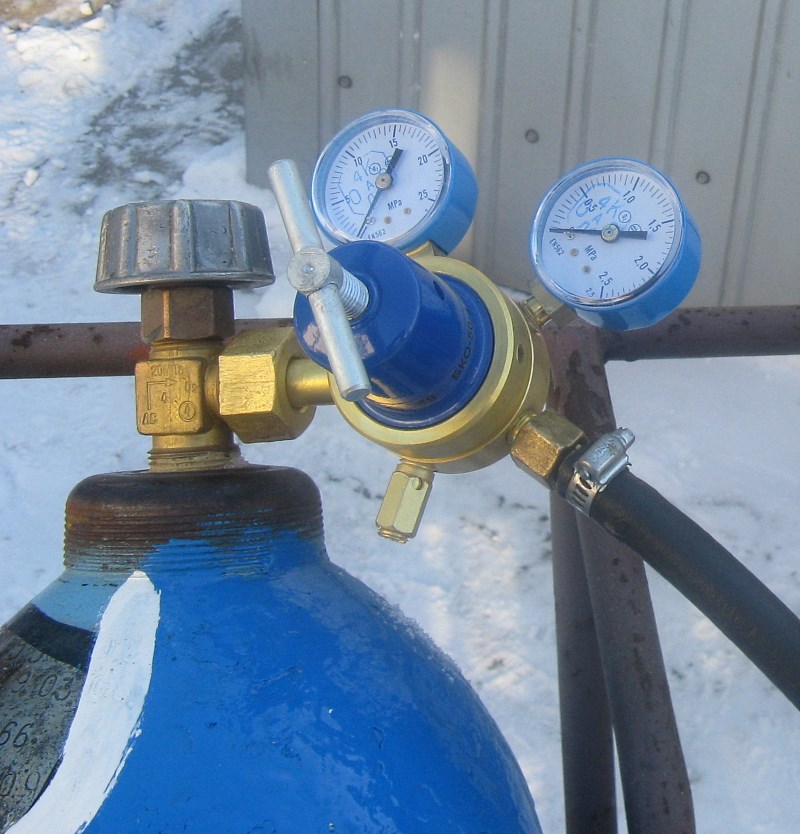

Баллон кислорода с редуктором

Покраска кислородом требует установки перед краскопультом второго регулятора давления. При нажатой кнопке инструмента его настраивают в зависимости от типа распыляемого материала. При условии использования дюзы 1,5 — 1,8 мм для металлика устанавливают значение 2,5 — 3,5 атм, для акриловых красок и лака — 1,8 — 2,2 атм. Помимо краскопульта, потребуются баллон с кислородом, кислородный шланг длиной 10 м, кислородный редуктор. Причем баллон можно взять напрокат. К баллону прикручивают редуктор, к нему присоединяют шланг, который подключают к краскопульту. На редукторе устанавливают давление на выходе в 7 кг. Вместо краскопульта можно использовать пульверизатор с соплом 1/3 или 1/4. Он значительно дешевле, однако регулировать подачу материала им сложнее.

Завершающий этап подготовки к покраске авто состоит в подготовке эмали. Покраска авто предполагает применение вариантов, сохнущих в естественных условиях без запекания. Материал разводят растворителем 650 до требуемой консистенции. Вязкость краски проверяют путем измерения скорости стекания со смоченного в ней металлического стержня диаметром 1 — 2 мм. Если она составляет 3 — 4 капли в секунду, вязкость считают нормальной для покраски. Также перед использованием краску следует процедить через капроновый чулок. Как видно, в подготовительный этап входит множество операций, поэтому он может занимать до 90% времени всего процесса покраски. Если автомобиль не поврежден, объем работ существенно сократится.

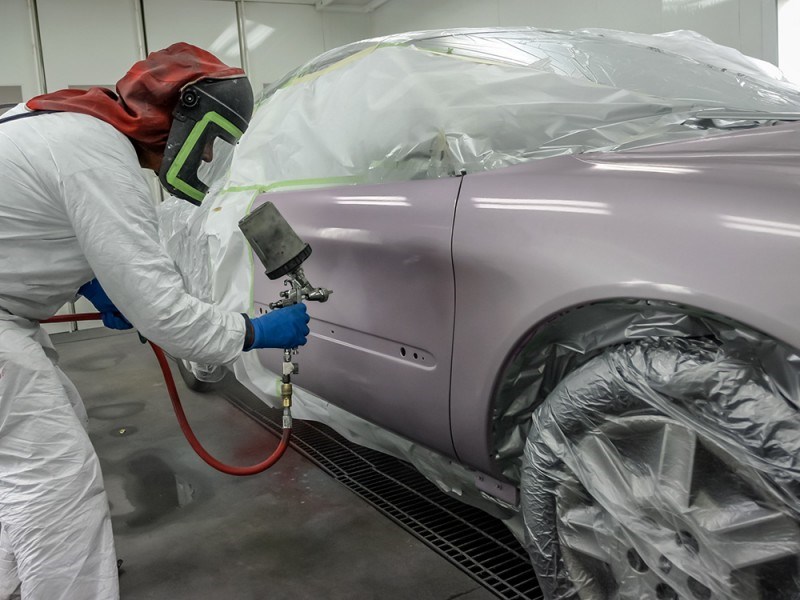

В процессе покраски авто краскораспылитель передвигают плавными возвратно-поступательными движениями в 15 — 25 см от рабочей поверхности перпендикулярно ей. Краску наносят начиная с крыши авто в 2 — 3 слоя с перерывами в 15 — 20 минут между ними. Полное высыхание авто происходит за 24 — 36 часов при 20ºС.

Работы следует выполнять в проветриваемом, чистом, хорошо освещенном помещении в защитном снаряжении. Распыление начинают и заканчивают за пределами рабочей поверхности во избежание скопления краски по ее краям. Нанесение краски следует начинать с дальней стороны, чтобы туман осаждался на окрашенную поверхность. Плоские поверхности окрашивают перекрестным способом в два прохода. Полосы краски накладывают друг на друга на половину ширины. Распыление следует начинать с торцов, держа краскопульт под углом. Так как наносить сразу весь слой на них нельзя во избежание подтеков, торцы окрашивают в два прохода. Вторую половину материала наносят после окрашивания основной поверхности. Покраска углов должна осуществляться при пониженном давлении, ограничивающем формирование вихревых потоков, параллельно длинной стороне. При перерывах следует промывать краскопульт растворителем, заливая его в бачок, а сопло опускают в емкость с ним.

В случае если покраска кислородом производится вместо краскопульта пульверизатором, на нем также нужно отрегулировать подачу краски, давление кислорода и форму факела.

Для этого используют регуляторы с торца, в нижней части и с левой стороны соответственно. Так как давление уже должно быть установлено на редукторе, пульверизатор открывают полностью и осуществляют пробное нанесение краски. Для нанесения первого слоя устанавливают минимальную подачу краски и максимальный факел. Это нужно для того, чтобы краска лишь напылялась. Напыление наносят в два приема с интервалом в 10 минут. Затем подачу краски увеличивают. Третий слой наносят на мокрую, то есть с расстояния не более 20 см, так, чтобы произошло полное перекрытие. Если после этого просвечивает грунт, придется наносить четвертый слой краски.


1 балл2 балла3 балла4 балла5 баллов (Еще никто не голосовал)
Loading...Loading...
