Вентиляторы в покрасочной камере и оптимальная система воздухообмена

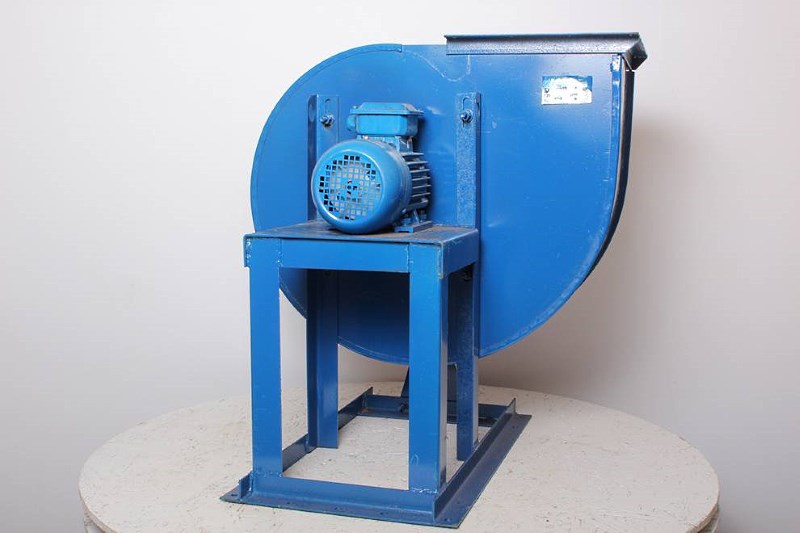

Вентилятор для покрасочной камеры

Профессиональное помещение для покраски автомобилей имеет сложную структуру и высокие требования ко многим деталям. От качества ее обустройства во многом зависит результат нанесения лакокрасочного покрытия. Одной из самых важных составляющих покрасочной камеры можно назвать систему вентиляции, которая имеет вентилятор, фильтры и систему подогрева нагнетаемого воздуха. Нередко вопросам вентиляции уделяют слишком мало внимания, полагая, что качество покраски зависит в основном от мастерства маляра. Отчасти это так и есть, однако грамотно устроенный воздухообмен в камере намного улучшает качество нанесения лакокрасочного покрытия и положительно влияет на комфорт работающего персонала.

Основные задачи вентиляции

Прежде чем подробно разобраться в устройстве вентиляции, следует определить основные задачи, которые на них возлагаются. Покрасочное помещение, это место, где качество работы зависит от многих факторов. Касаемо вентиляции также можно выделить несколько аспектов, на которые влияет ее правильное обустройство.

Самая совершенная система вентиляции выполняет следующие функции:

  • подача в камеру свежего воздуха из атмосферы;
  • очистка наружного воздуха от пыли и других твердых частиц;
  • подогрев подаваемого в камеру воздуха до оптимальных температурных показателей;
  • равномерное распределение потоков подготовленного воздуха по всему помещению;
  • удаление окрасочного тумана из зоны проведения работ;
  • отвод из камеры вредных паров краски и растворителей;
  • очистка внутреннего воздуха перед выбросом его в атмосферу;
  • очистка и подогрев внутреннего воздуха перед отправкой его обратно в рабочую зону.

Вентиляция в покрасочной камере

Система вентиляции – это не просто вентилятор для покрасочной камеры, это сложнейшая структура, которая требует специального оборудования и точного расчета. Профессиональная вентиляция может обойтись достаточно дорого. Однако все с лихвой окупится, так как качество покрасочных работ в помещении с правильно организованным воздухообменом увеличивается в разы.

Стоит сразу же отметить, что вышеописанная система является идеальной и не всегда есть возможность реализовать подобную систему. На практике часто можно встретить более простые вентиляционные устройства, которые также имеют хорошую функциональность и справляются с частью основных задач, о которых говорилось ранее. Простые системы вентиляции чаще используются начинающими сервисами, или теми, у кого поток транспорта не такой уж и большой.

Типы вентиляции

Чем же отличаются простые и профессиональные вентиляционные системы в покрасочных помещениях? Первое отличие – это количество вентиляторов для покрасочной камеры. Тут можно выделить следующие типы:

  • одномоторные вентиляционные системы нагнетают воздух сверху вниз, осаждая туман краски;
  • двухмоторные системы воздухообмена оснащены, как верхним, так и нижним моторами.

Также вентиляционные системы можно различить по наличию подогрева подаваемого снаружи воздуха. Не каждый сервис оборудован такой функцией, в результате становится намного сложнее поддерживать температурный режим в рабочей зоне, что практически исключает использование помещения в зимнее время года.

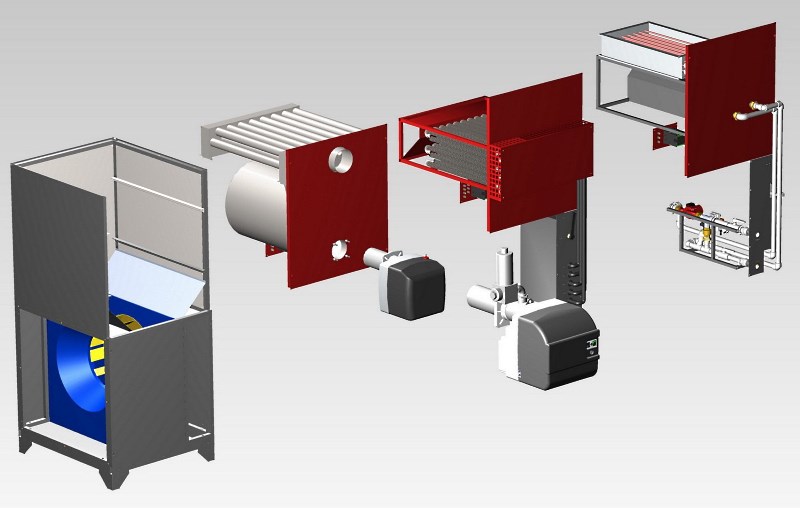

Теплогенератор для покрасочной камеры

Современные покрасочные камеры также имеют систему сушки, которая также входит в устройство вентиляции. Этот процесс обеспечивается подогревом очищенного внутреннего воздуха, который подается обратно в камеру с высокими температурными показателями. Он нагнетается вентилятором для покрасочной камеры, обеспечивая при этом ускоренную кристаллизацию нанесенного слоя лакокрасочного покрытия.

Все системы вентиляции покрасочных помещений можно различать по системам фильтрации подаваемого снаружи и выводимого в атмосферу воздуха. На сегодняшний день существует несколько типов фильтров, которые различаются по принципу действия, эффективности и стоимости. В любом случае подаваемый вентилятором для покрасочной камеры воздух должен проходить очистку через один из вариантов фильтров.

Устройство одномоторной вентиляции

Самая простая система воздухообмена, которая обязательна для любого помещения, предназначенного для работы с красками. Она состоит из следующих обязательных составляющих элементов:

  • вентилятор для покрасочной камеры, принудительно нагнетающий внутрь наружный воздух;
  • простейший фильтр для отделения пыли и других твердых частиц;
  • система равномерного распределения потоков по камере;
  • каналы для отвода загрязненного воздуха и вывода его в атмосферу после очистки.

Простейшим вентилятором для покрасочной камеры может служить устройство, сконструированное по типу улитки. Такая конструкция является наиболее эффективной, работает с высоким КПД и имеет приличную производительность. Воздух засасывается из атмосферы и направляется в помещение по системе труб.

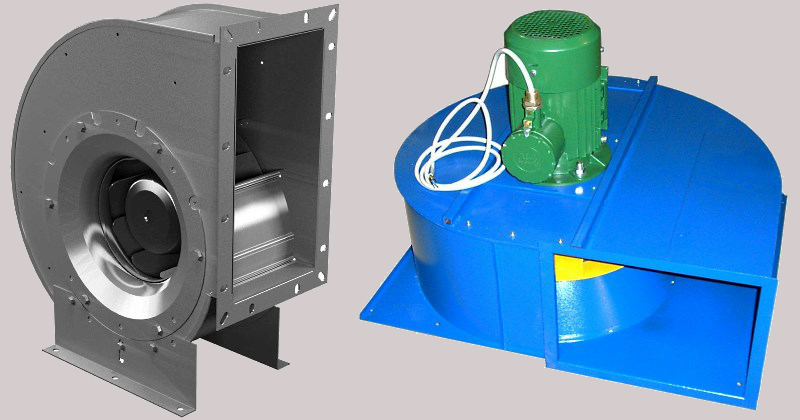

Вентиляторы для покрасочной камеры

В качестве простого фильтра для очистки воздуха от пыли могут выступать материалы на основании минеральной ваты или картона. В простых покрасочных камерах редко используются комбинированные фильтровальные системы. Поэтому очистка воздуха осуществляется одним элементом, который располагается непосредственно перед входом в помещение.

Чтобы равномерно распределить нагнетаемый вентилятором для покрасочной камеры воздух, в потолке оборудуется целая система каналов. Основная задача такого распределения – равномерная подача потоков без порывов и образования мертвых зон. Обычно именно в этом месте устанавливаются фильтры для осаждения пыли.

Отвод загрязненного воздуха оборудуется снизу, чаще всего в полу. Для этого под уровнем пола создается канал, который соединяется с системой пассивной вытяжки либо пол поднимается на некоторую высоту над основанием. Благодаря избыточному давлению, которое создается вентилятором для покрасочной камеры, загрязненный воздух выходит наружу, проходя очистку от частиц краски.

Устройство двухмоторных вентиляций

Профессиональные покрасочные камеры всегда оборудуются двухмоторными системами циркуляции воздуха. Такая система состоит из следующих узлов и компонентов:

  • вентилятор для покрасочной камеры, подающий воздух снаружи;
  • подогрев наружного воздуха;
  • очистка воздуха от пыли и других примесей;
  • распределение потоков по камере;
  • система забора загрязненного воздуха;
  • очистка воздуха от частиц покрасочного материала и паров растворителей;
  • вентилятор для покрасочной камеры, принудительно удаляющий воздух в атмосферу.

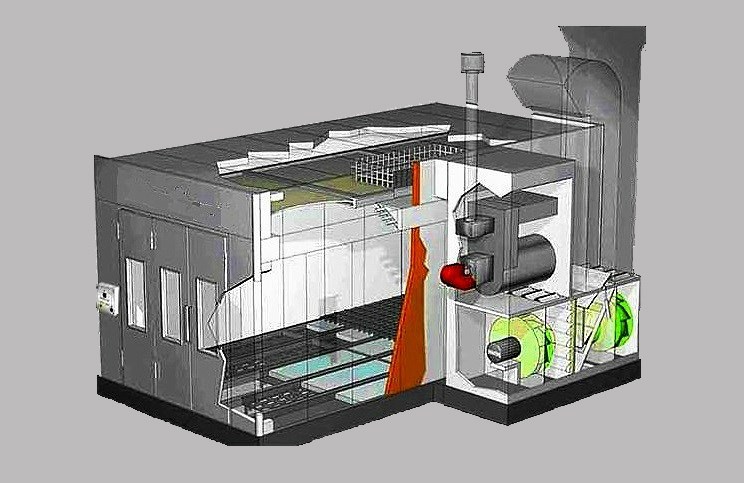

Двухмоторная вентиляция в покрасочной камере

Помимо этого такие системы могут дополнительно оборудоваться функцией сушки. Для этого существуют заслонки, которые направляют очищенный поток не в атмосферу, а обратно в покрасочное помещение. При этом он предварительно проходит через систему интенсивного нагревания, где достигается оптимальная температура для кристаллизации нанесенного лакокрасочного покрытия.

В профессиональных камерах на входе воздушного потока может устанавливаться несколько разных фильтров, которые обеспечивают высочайшую степень очистки. При этом все оборудование рассчитывается таким образом, чтобы фильтры не создавали чрезмерного сопротивления потоку воздуха. Если пренебречь этим моментом, то можно свести на нет эффективность вентилятора для покрасочной камеры. Воздух будет очень чистым, но количества его будет недостаточно для нормального функционирования всей системы.

Подогрев наружного воздуха в таких помещениях обеспечивается либо электрическими тэнами, либо газовыми горелками, реже могут применяться обогреватели на дизельном топливе. Обогревательное оборудование обычно устанавливается таким образом, чтобы воздушный поток попадал в камеру уже прогретым до оптимальной температуры.

Для подогрева воздуха в режиме сушки используется аналогичное оборудование, исключение составляет сушка, которая не входит в состав вентиляции. Она осуществляется независимыми инфракрасными обогревателями, которые равномерно распределяются по периметру покрасочной камеры. При такой сушке система вентиляции работает в штатном режиме, обеспечивая постоянный приток свежего подогретого воздуха и отвод загрязненного на очистку.

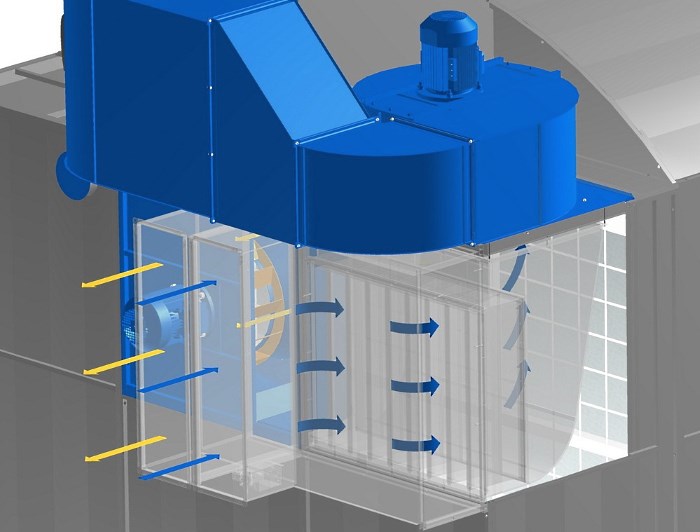

Движение воздуха в режиме сушки

Уход за вентиляцией

Оборудовать помещение для покраски очень непросто и дорого. Любая, даже самая простая, структура принудительной вентиляции требует регулярного ухода и замены расходных материалов. Обслуживание вентиляции можно распределить на следующие основные этапы:

  • очистка и уход за вентилятором для покрасочной камеры;
  • замена фильтров на входе и выходе из системы вентиляции;
  • обслуживание обогревательных приборов воздухообмена;

Уход за вентилятором (или за несколькими в случае сложной системы) заключается в его периодическом осмотре и очистке от скоплений пыли и частичек лакокрасочных материалов. Для этого вентилятор демонтируется и полностью разбирается. Особое внимание при этом уделяется очистке крыльчатки. Это делается для того, чтобы она не потеряла балансировку. Если запустить состояние этого узла, то нарушение распределения веса приведет к увеличению шума установки, а позже может привести к выходу из строя подшипников и самого электродвигателя.

Сам двигатель разбирать не обязательно, особенно если это запрещается производителем конкретной модели. Достаточно обеспечить смазку втулок и подшипников через специальные отверстия. Также необходимо обращать внимание на герметичность двигателя – все резиновые прокладки и кольца должны быть упругими и не иметь трещин. Если нужно, то двигатель сдается на профилактику заранее, так как промедление может привести к неожиданной поломке в самый неподходящий момент.

Периодичность замены фильтровальных элементов полностью зависит от типа используемого материала и от частоты эксплуатации покрасочной камеры. К примеру, самый обычный фильтр на основании минеральной ваты требует регулярной замены не менее, чем раз в 1-2 месяца. Картонные фильтры служат немного дольше, однако некоторые из них имеют невысокую эффективность.
