Делаем профессиональное ультразвуковое устройство для мойки деталей авто

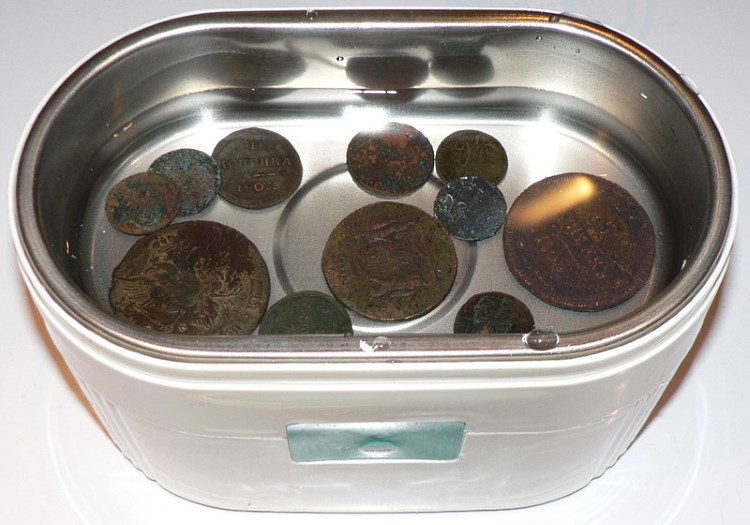

Мойка для деталей своими руками

Общеизвестно, что наиболее часто очистку автомобиля производят комплексно с использованием мойки высокого давления. Однако некоторые детали не очистить таким способом, и их мойку производят вне автомобиля. Для этого предназначены мойки для деталей, называемые также ультразвуковыми ваннами. В приведенной статье рассмотрена технология создания такого устройства своими руками.

Особенности

Ультразвуковые ванны применяют в различных сферах. При мойке автомобилей данные устройства используют в основном с целью очистки деталей двигателя, таких как форсунки, инжекторы, фильтры и прочие, мойка которых механическим способом недопустима либо неэффективна.

Особенность функционирования ультразвуковой мойки состоит в том, что она осуществляет очистку, исключающую возможность образования механических повреждений в виде сколов и царапин на очищаемых деталях.

При этом она эффективно удаляет загрязнения из труднодоступных для мойки механическим способом мест и справляется даже с такими их типами, как нагар, коррозия, промышленные масла.

Принцип функционирования

По внешнему виду заводская мойка для деталей представляет собой емкость квадратной или прямоугольной формы, состоящую из нержавеющей стали. К ее стенкам изнутри прикреплены ультразвуковые преобразователи. Источником для них является ультразвуковой генератор. Бытовые модели рассматриваемых устройств в основном имеют объем около 1 л, хотя встречаются мойки объемом до 15 л, а в промышленности используют еще большие варианты.

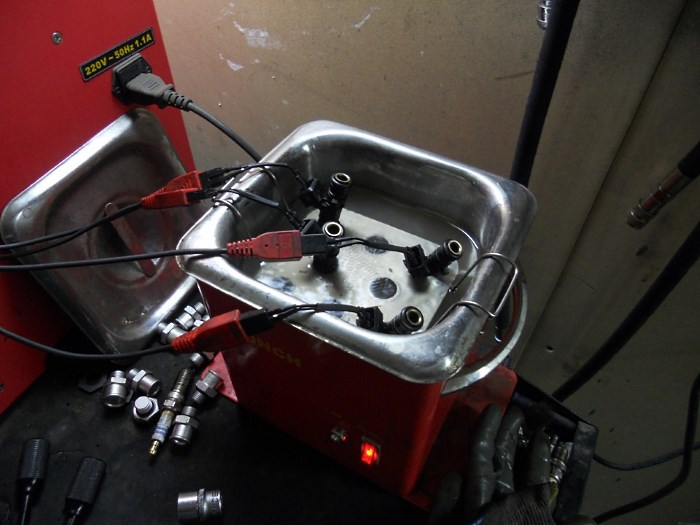

Мойка для деталей

Принцип функционирования рассматриваемого устройства основан на том, что мойка для деталей создает ультразвуковые колебания частотой от 18 до 120 кГц. Ультразвуковыми называют колебания частотой, превышающей 18 кГц. Однако по воздуху их передать сложно, поэтому мойка для деталей содержит жидкость, служащую в данном случае средой для распространения ультразвуковых волн.

При прохождении таких колебаний через жидкость образуется локальное понижение давления, в результате чего происходит кавитация. Под данным термином понимают парообразование и последующую конденсацию воздушных пузырьков в потоке жидкости, сопровождающиеся гидравлическими ударами и шумом, то есть появление в жидкости полостей, заполненных ее паром. Переместившиеся в область, характеризующуюся более высоким давлением, либо при повышении общего давления пузырьки схлопываются, создавая ударную волну. Вследствие этого происходит разрушение механизмов, функционирующих в подходящих для проявления данного процесса условиях.

Однако мойка для деталей основана на контролируемом использовании кавитации. Поэтому в данном случае описанное явление не разрушает помещенные в нее предметы, а удаляет с них различные загрязнения. Мойка для деталей позволяет изменять частоту волн и время обработки, благодаря чему предоставляет возможность подобрать для обрабатываемых предметов оптимальный режим и требуемую степень очистки.

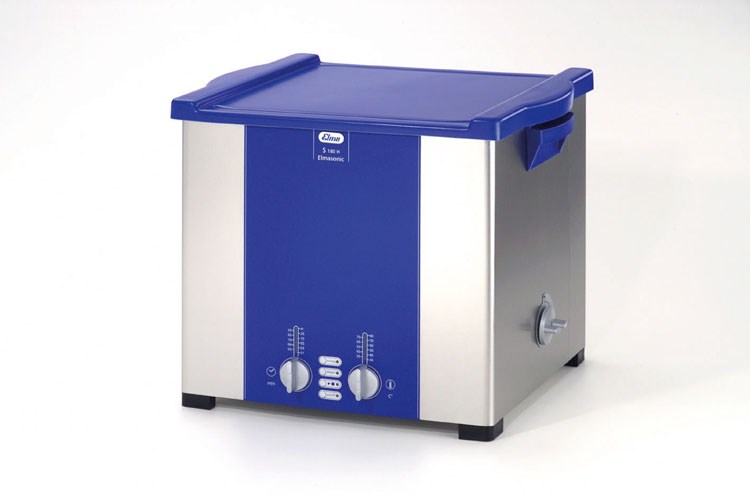

Заводская мойка для деталей Elmasonic S 180H

Основными компонентами рассматриваемого устройства являются излучатель, генератор и нагревательный элемент. Первое приспособление служит для преобразования электрических волн в механические, передающиеся в жидкость через стенку емкости. Регулируемый генератор, которым оснащена мойка для деталей, формирует ультразвуковые колебания. Нагревательный элемент выполняет функцию поддержания температуры жидкости около 70 °C. Он сохраняет условия жидкости между циклами чистки, причем не каждая фирменная мойка для деталей оснащена данным приспособлением.

Создание ультразвуковой мойки

Для того, чтобы сделать простейший вариант данного устройства своими руками понадобятся следующие материалы и приспособления: пластиковая емкость (например, таз или ведро), ультразвуковая стиральная машина, стиральный порошок без отбеливающего эффекта и цветных капсул, спрей для очистки форсунок и инжектора, горячая вода. В емкость нужно набрать горячую воду и сделать раствор, добавив стиральный порошок. Затем туда же погружают стиральную машину и очищаемые детали.

Если мыть форсунки, показателем достижения их чистоты является отсутствие запаха бензина при включении стиральной машины. То есть данные детали должны находиться в растворе, пока запах не исчезнет.

При этом каждые полчаса нужно менять раствор. После того, как запах больше не ощущается, форсунки скрепляют резинкой и размещают в центре ультразвуковой машины. Обычно очистка данных деталей своими руками занимает примерно 6 часов. Ультразвуковая мойка позволяет удалить с форсунок загрязнения в виде бензина, масла и прочие.

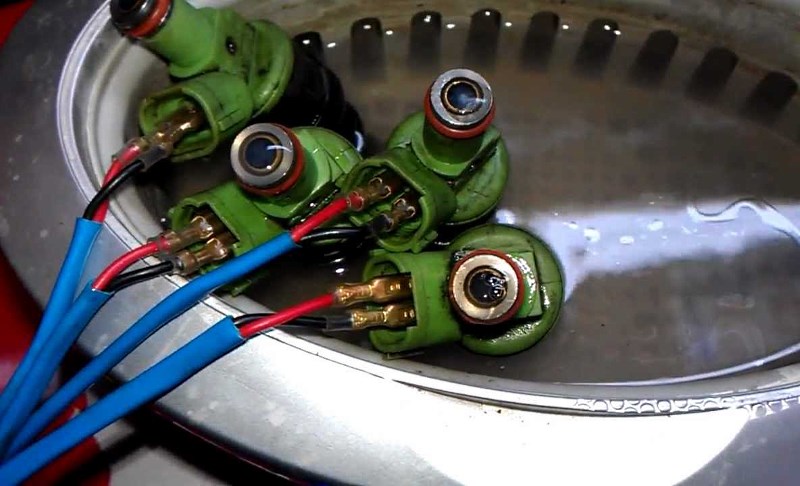

Ультразвуковая ванна для чистки форсунок

Если требуется мойка для деталей более сложной конструкции, близкой к фирменным моделям, изготовить ее своими руками значительно сложнее, чем рассмотренный выше вариант. Для того, чтобы сделать прибор даже по простейшей схеме, нужно представлять принцип работы ультразвуковой ванны. К тому же предварительно следует ознакомиться с соответствующей литературой по электротехнике. Для упрощения можно поискать в интернете схемы самодельных приборов других пользователей. То есть рядовому автовладельцу желательно приобрести фирменное устройство.

Для работ потребуются следующие детали и материалы: трубка из стекла или пластмассы, магнит круглой формы (например, из динамика), катушка, сосуд из фарфора, специальная жидкость, импульсный трансформатор, металлический каркас, насос.

Работы начинают с наматывания на трубку катушки. При этом нужно оставить свободным ферритовый стержень, так как на него надевают магнит. Все названные компоненты в сборе представляют собой магнитострикционный преобразователь.

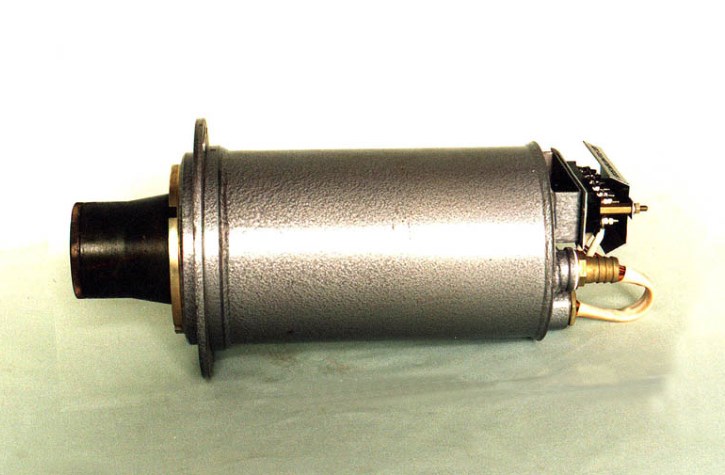

Магнитострикционный преобразователь

После этого нужно вмонтировать сосуд из фарфора в стальной каркас. В днище сосуда просверливают отверстие и вставляют в него головку сделанного на первом этапе работ магнитострикционного преобразователя. Далее в сосуде нужно соорудить входные и выходные патрубки, через которые будет поступать и сливаться жидкость. В случае если мойка для деталей будет иметь большие размеры, следует оснастить ее насосом для ускорения циркуляции жидкости.

Импульсный трансформатор будет служить средством повышения напряжения. Чтобы не создавать его своими руками, можно взять данный элемент от телевизора или компьютерного блока питания.

По завершении работ выполняют пробный запуск для выявления погрешностей сборки устройства и их устранения. Нужно учитывать, что феррит, который имеет в составе мойка для деталей, очень хрупок, поэтому недопустимо включать данное устройство без акустической нагрузки.
