Что нужно для изготовления обратного молотка своими руками?

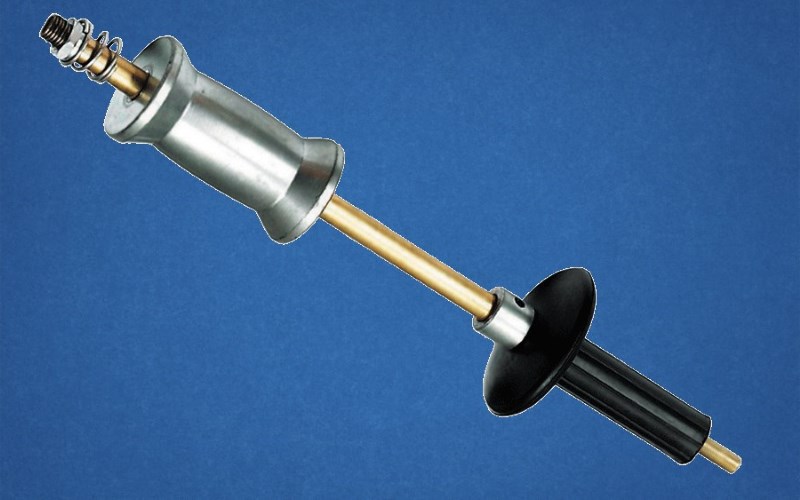

Обратный молоток

Кузовной ремонт является сложной операцией, которая требует определенных знаний, специальных инструментов и приспособлений. Одним из таких приспособлений является обратный молоток. Это простой инструмент, который легко изготовить своими руками. Для этого существует много фото и видео в интернете. Также можно скачать чертеж простейшего варианта устройства.

Что такое обратный молоток и для чего он нужен?

Этот инструмент представляет собой устройство, которое позволяет приложить определенное усилие к участку металла с ограниченным доступом. Применяется приспособление для выравнивания небольших участков деформированного автомобиля, которые пострадали от мелких аварий.

Некоторые участки кузова автомобиля можно выровнять обычным резиновым молотком, применяя удары с обратной стороны. Однако большинство поверхности не имеет такого доступа. В таких случаях и необходим обратный молоток. Его наконечник закрепляется в месте деформации, и помощи груза, который находится на другом конце приспособления, на поверхность передается оттягивающее рывковое усилие.

Перед тем, как изготовить обратный молоток, необходимо описать разновидности этого инструмента. Это понадобится, чтобы сделать чертеж нужного вам устройства, и затем сделать его.

Разновидности обратного молотка

Несмотря на свою простоту, это приспособление со временем приобрело несколько вариантов исполнения. Каждый вариант применяется в отдельных случаях, которые зависят от типа повреждения и мастерства специалиста. В общих чертах конструкция этого прибора одинакова, как и его принцип действия. Различия имеются только в способе крепления инструмента к кузову.

Самый обычный обратный молоток представляет собой металлический прут, на одном конце которого находится крючок, а на втором – груз с упором. Крючок зацепляется за шайбу, приваренную сваркой к месту деформации. Прилагая ударные усилия на груз, деформация вытягивается до нужного момента.

Второй, такой же простой вариант обратного молотка отличается от предыдущего тем, что на конце вместо крючка находится обычная резьба. Чтобы выровнять поверхность таким приспособлением, необходимо проделать в центре деформации отверстие, просунуть туда конец с резьбой, и с обратной стороны закрепить на нем шайбу и гайку.

Самый сложный тип этого приспособления имеет на конце вакуумное устройство, которое закрепляется на поверхности деформированной детали при помощи разреженного воздуха. Присоска может приводиться в действие, как от компрессора, так и обычным методом. Эта разновидность приспособления позволяет рихтовщику исправить несложные повреждения кузова, и одновременно сохранить лакокрасочное покрытие участка, если оно не повреждено.

Самостоятельное изготовление

Изготовить обратный молоток в домашних условиях своими руками достаточно просто. Это не занимает много времени, и не требует особых материалов и инструментов. Для более наглядного понимания можно посмотреть видео в интернете. Примитивный чертеж также не будет лишним.

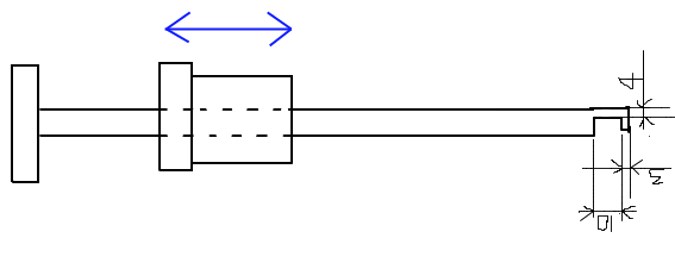

Простейшая схема обратного молотка

Для изготовления этого инструмента своими руками понадобится следующее:

  • металлический штырь около 50 см и 20 мм в диаметре;
  • груз, который имеет внутреннее отверстие;
  • инструмент для нарезания резьбы (необязательно);
  • сварочный аппарат;
  • болгарка.

Если решено изготовить обратный молоток с крючковым типом крепления, то на конце штыря делается крючок. Сделать его можно с помощью тисков или пассатижей. Или же приварить сварочным аппаратом уже готовый крючок от другого устройства.

Если инструмент делается с резьбовым захватом, то на конце штыря нарезается резьба соответствующим инструментом. Много резьбы нарезать не следует, так как металл кузова довольно тонкий.

После изготовления наконечника на штырь надевается груз, который ограничивается с обратной стороны инструмента. Это можно сделать при помощи сварки, или использовать резьбовой упор. Второй способ преимущественнее, так как позволит использовать разные по весу грузы в зависимости от требуемого усилия на конце обратного молотка.

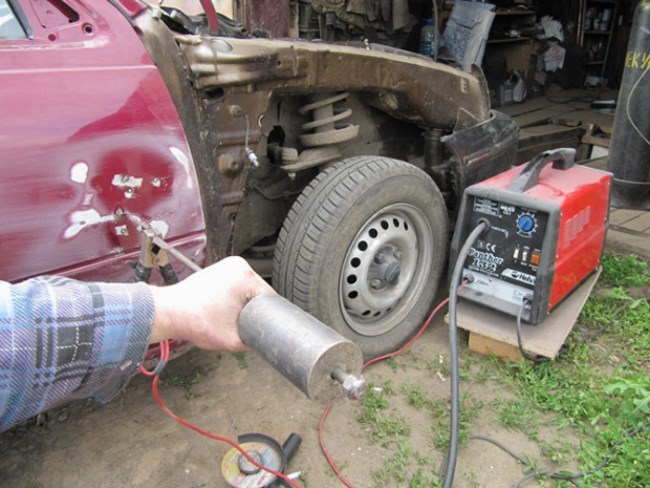

Работа обратным молотком

Краткая инструкция и советы по применению инструмента

Опять же, чтобы наглядно понять, как это происходит, проще всего посмотреть видео. Если такой возможности нет, то процедура работы с этим приспособлением примерно следующая:

  • наконечник закрепляется на деформированном участке кузова;
  • ударами груза на себя деталь выравнивается до нужного положения;
  • если усилия недостаточно, то груз меняется на более тяжелый.

При вытягивании относительно большого участка металла можно приварить несколько шайб на одной линии и продеть сквозь них штырь. Чтобы сделать это правильно, желательно просмотреть видео на это тему. Затем этот штырь зацепляется крючком, который приварен к приспособлению и оттягивается вместе с металлом, выравнивая его до нужного состояния. При использовании этого способа следует быть осторожным, так как приваривание большого числа шайб может чрезмерно потянуть металл, и испортить кузовную деталь.
