Типы и характеристики краскопультов и обзор моделей тайваньской марки Jonnesway

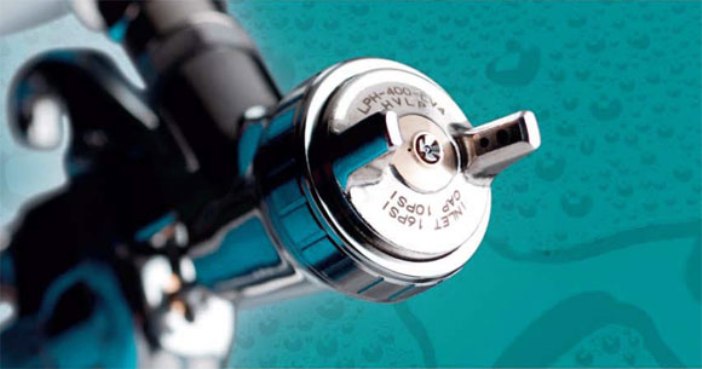

Сопло краскопульта

Традиционными инструментами для покрасочных работ считают кисти и валики. Качество покрытия и скорость осуществления покраски в случае их использования не очень высоки и определяются навыками исполнителя. Со временем были созданы меры по упрощению и ускорению покраски. В качестве одной из них можно рассматривать краскораспылители. В сфере кузовного ремонта покраску осуществляют исключительно с применением данных инструментов. В приведенной статье рассмотрены общие особенности данных инструментов, их устройство и классификация, описаны некоторые модели одного из тайваньских производителей – краскопульт Jonnesway JA HVLP 6109 и другие, приведены их характеристики и отзывы пользователей в качестве оценки.

Устройство

Под покрасочными пистолетами понимают устройства, предназначенные для нанесения на рабочие поверхности жидкостей различной вязкости, которые могут быть представлены, например, лакокрасочными материалами, дезинфицирующими средствами, пропитками. Наиболее часто их применяют для нанесения лакокрасочных материалов, что понятно из названия.

Покрасочные пистолеты имеют конструкцию, сходную с пульверизаторами, но несколько более сложную. Функционирование данных устройств состоит в подаче под давлением вещества и его распылении.

Корпус большинства из них имеет форму пистолета. Основные детали краскопультов представлены бачком для материала, корпусом, курком, распылительной головкой.

Основные характеристики и функции

К основным параметрам краскораспылителей относят:

  • расход воздуха (для пневматических) или мощность (для электрических) – определяет производительность, продолжительность непрерывной работы и энергопотребление;
  • производительность – объем распыляемого вещества в единицу времени;
  • диаметр сопла – определяет возможность распыления различных веществ в зависимости от вязкости;
  • объем бака для краски – определяет частоту дозаправки и удобство эксплуатации (инструменты с большим баком нужно редко заправлять, однако они имеют большие размеры и массу).

Краскораспылители подходят для выполнения следующих работ:

  • нанесения краски на поверхности из различных материалов;
  • обработки металлических поверхностей антикоррозийными средствами;
  • нанесения грунтовки на металлические поверхности;
  • обработки лаком или морилкой деревянных предметов;
  • нанесения известки на поверхности потолков и стен, то есть побелки;
  • разбрызгивания дезинфицирующих средств;
  • обработки растений средствами защиты от насекомых;
  • осуществления подготовительных работ, состоящих в удалении со стен старого покрытия в виде краски или обоев путем нанесения на них растворителя или водного состава соответственно.

Применение краскопультов в быту: покраска забора

Классификация

Существует несколько принципов классифицирования рассматриваемых устройств.

Первый из них основан на источнике энергии. В зависимости от данного параметра покрасочные пистолеты подразделяют на пневматические и электрические. Инструменты, относящиеся к первому типу, приводятся в действие энергией сжатого воздуха. В качестве источника питания их оснащают воздушной сетью, компрессором либо ручным насосом. Данное нагнетательное оборудование выбирают в зависимости от расхода воздуха и рабочего давления.

На основе показателей рабочего давления пневматические покрасочные пистолеты подразделяют на устройства высокого и низкого давления. Модели, относящиеся к первому типу, экономичны, однако краскопульты высокого давления более универсальны, так как способны распылять более вязкие жидкости, чем инструменты низкого давления. Такие краскораспылители применяют в автомобильной промышленности, прочих сферах производства и строительства. Их относят к профессиональному оборудованию.

В электрических краскораспылителях рабочее давление создает встроенный мотор или плунжерный насос. Другими словами, вместо компрессора такие устройства требуют сеть напряжением 220 В. В сравнении с пневматическими электрические покрасочные пистолеты более удобны в эксплуатации ввиду компактности, однако уступают им в качестве создаваемого покрытия. Поэтому рассматриваемые устройства применяют в основном в бытовых целях.

Также при классифицировании покрасочных пультов учитывают технические характеристики. В качестве основного параметра, на основе которого подразделяют пневматические инструменты, рассматривают особенности распыления вещества.

В краскопультах распыление смеси может осуществляться безвоздушным, воздушным, комбинированным способами либо в электростатическом поле.

Устройства с воздушным распылением

Обширно распространены краскопульты, функционирующие на основе второго способа распыления. Процесс воздушного распыления включает два этапа: разбивку вещества и формирование формы факела. Основное преимущество метода состоит в оптимальном соотношении скорости и качества осуществляемых работ.

Наиболее значительным недостатком устройств, функционирующих на основе данного принципа, считают высокий расход распыляемого вещества. Это объясняется тем, что на обрабатываемую поверхность осаждается лишь некоторая часть формируемого в распыляющей головке сжатым воздухом факела мелких капель жидкости. Значительная часть вещества рассеивается в виде аэрозольного тумана и оседает за ее пределами. Кроме того, это обуславливает низкую экологичность процесса покраски, осуществляемого с применением краскопультов рассматриваемого типа, так как большинство лакокрасочных материалов содержит большое количество токсичных растворителей.

Другой важной характеристикой, которую учитывают при классифицировании краскопультов, основанных на принципе воздушного распыления, является величина давления сжатого воздуха в распыляющей головке. По данному параметру эти инструменты подразделяют на три типа: CONV, HVLP, LVLP. Для третьего типа краскораспылителей не разработано единое название. Приведенная аббревиатура актуальна для покрасочных пультов Jonnesway. Для стандартизации и наглядности производителями рассматриваемого оборудования была внедрена цветовая маркировка краскопультов. В соответствии с ней, инструменты конвенционального типа обозначают белым или серебристым цветом, HVLP – зеленым, LVLP – синим. Маркировку наносят на регулировочные винты и крышку воздушной головки.

CONV, или конвенциальные краскопульты, появились первыми среди устройств такого типа и были очень широко распространены почти до конца прошедшего века. Значения давления на входе и выходе данных устройств примерно равны и составляют 3 — 4 бар, вследствие чего такие системы называют прямыми.

Достоинствами конвенциональных устройств считают однородный состав факела, обуславливающий высокое качество покрытия, и относительно невысокое потребление воздуха, составляющее примерно 300 л/мин, что позволяет применять маломощное компрессорное оборудование.

Общее устройство краскораспылителей

К недостаткам рассматриваемых инструментов относят низкий коэффициент переноса на обрабатываемую поверхность распыляемого материала (30-45%), обусловленный принципом пневматического распыления. В процессе испускания устройством жидкости значительное ее количество рассеивается в виде тумана, не достигая обрабатываемой поверхности.

Некоторые пользователи в качестве меры повышения коэффициента переноса вещества на материал повышают давление. Однако в связи со значительным ускорением потока жидкости это приводит лишь к тому, что капли, ударяясь о рабочую поверхность, отскакивают от нее. Вследствие этого не только снижается производительность, но и возрастает расход распыляемого вещества.

Краскопульты HVLP (High Volume, Low Pressure) были разработаны в начале 80-х годов вследствие ужесточения норм и законов по защите окружающей среды. Рассматриваемые устройства характеризуются давлением на входе в 2 бар. На выходе, благодаря особенностям конструкции, оно снижается до 0,7 бар.

Данная мера позволяет значительно увеличить коэффициент переноса распыляемого вещества на обрабатываемую поверхность, в сравнении с конвенциональными краскораспылителями, (до 70%), а также качество покрытия. К тому же, благодаря этому, такие инструменты позволяют существенно сократить расход распыляемого вещества.

Однако краскопульты HVLP требуют от пользователя некоторых навыков, так как высокая степень переноса распыляемого вещества на обрабатываемую поверхность обуславливает возможность образования подтеков. Кроме того, рассматриваемые устройства предъявляют повышенные требования к характеристикам компрессорного оборудования. Оно должно иметь высокую производительность для того, чтобы стабильно обеспечивать подачу большого объема воздуха в инструмент.

Краскопульты LVLP (Low Volume, Low Pressure) можно рассматривать как следующую стадию развития данных устройств после HVLP. В них был устранен основной недостаток инструментов HVLP, состоящий в высоком расходе воздуха. К тому же они незначительно зависят от нестабильности давления в пневмомагистралях. Все это существенно понизило требования к компрессорному оборудованию. Кроме того, устройства LVLP при небольшом расходе воздуха обеспечивают высокий коэффициент переноса распыляемого вещества на обрабатываемую поверхность в 70% и высокое качество покрытия. Это обусловлено тем, что при рабочем давлении таких устройств в 1,6-2,3 бар в распыляющей головке оно составляет до 1,2 бар.

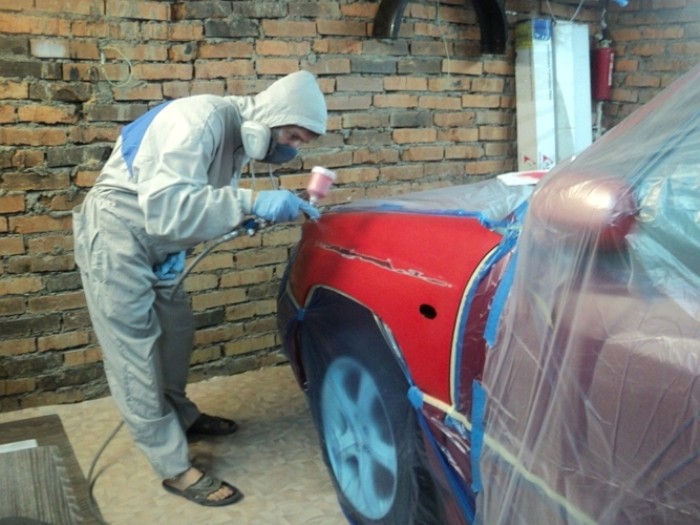

Покраска авто с помощью краскопульта

При классифицировании электрических покрасочных пистолетов учитывают размещение двигателя. По данному параметру рассматриваемые устройства подразделяют на модели со встроенным и выносным двигателем. В первом случае устройство представлено в виде корпуса в форме пистолета, объединяющего двигатель и распылитель. В моделях краскопультов второго типа двигатель и распылитель находятся в отдельных корпусах, соединенных гибким шлангом. Инструменты с выносным двигателем обладают большей мощностью, в сравнении с краскопультами со встроенным двигателем, однако менее удобны в эксплуатации в виду больших размеров и массы.

Производитель марки Jonnesway

Jonnesway – тайваньская компания, занимающаяся производством ручных, пневматических инструментов, диагностического и измерительного оборудования, а также мебели для производственных помещений. Она была создана в 1982 году.

Рассматриваемый производитель особо известен в сфере автомобильного ремонта, как профессионального, так и любительского, благодаря широкому производственному ассортименту, включающему несколько линий профессионального оборудования:

  • ручные инструменты: отвертки, наборы гаечных ключей, съемники, трещетки и прочее;
  • пневматические инструменты и оборудование для них;
  • измерительное и диагностическое оборудование: стробоскопы, тестеры, компрессоры, манометры;
  • прочие инструменты: краскопульты, пескоструйщики.

Краскопульты Jonnesway

Среди ассортимента данного производителя представлены пневматические модели покрасочных пистолетов. На официальном сайте Jonnesway в разделе «краскопульты» содержится 8 инструментов. Наиболее целесообразно рассмотреть по одному устройству данного производителя, представляющему каждую систему функционирования пневматических краскопультов (CONV, HVLP, LVLP).

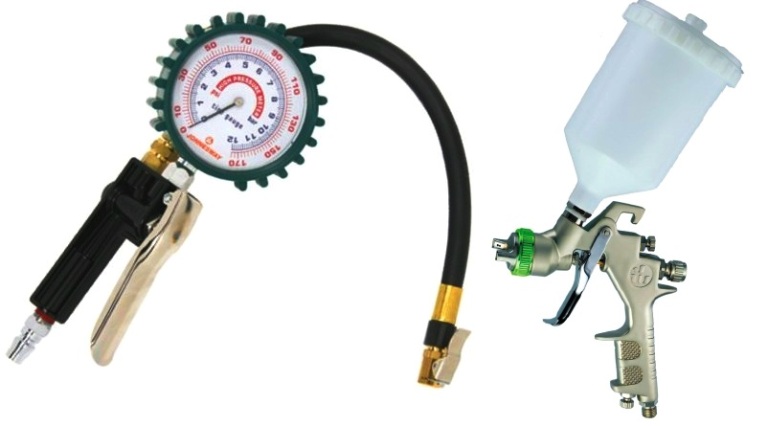

Краскопульт Jonesway

JA-507S

Простейшей моделью Jonnesway является JA-507S. Она принадлежит к устройствам конвенционального типа и относится к профессиональному оборудованию. Рассматриваемый инструмент предназначен для распыления лакокрасочных материалов. Корпус JA-507S, как и бачок для лакокрасочного материала, состоят из алюминия, а уплотнители – из устойчивого к воздействию растворителей ацететполимера. Бачок расположен с нижней стороны корпуса. Игла и ее седло состоят из нержавеющей стали, что обуславливает возможность распыления данным устройством водорастворимых материалов. К JA-507S дополнительно предлагается обширная гамма сменных дюз, что позволяет использовать его для работы с веществами различной вязкости.

Основные параметры:

  • расход воздуха — 421 л/мин;
  • диаметр сопла — 1,6 мм;
  • емкость бака для краски — 1 л;
  • размеры — 175х295 мм;
  • масса — 0,8 кг.

JA-HVLP-6109

Краскопульт Jonnesway JA-HVLP модели 6109 можно считать устройством среднего уровня. Это профессиональный покрасочный пистолет, отличающийся высокой экологичностью. Его корпус состоит из кованого алюминиевого сплава, фиксирующее кольцо из алюминиевого сплава с электрохимическим покрытием, игла и ее седло из нержавеющей стали, распылительная головка из хромированной латуни, уплотнители из ацететполимера. Кольцевое сверление в воздушной головке и рассекающие сопла в ее крыльях позволяют достичь оптимальное дробление распыляемого материала и форму окрасочного факела. Дополнительно предлагаются различные дюзы.

Стандартно инструмент комплектуют регулятором воздуха с манометром. Сопло системы HVPL подходит для распыления всех типов красок, что обуславливает обширную сферу применения рассматриваемого краскопульта, включающую деревообрабатывающую и прочие сферы промышленности. Также данная модель краскопульта подходит для покраски автомобильных кузовов.

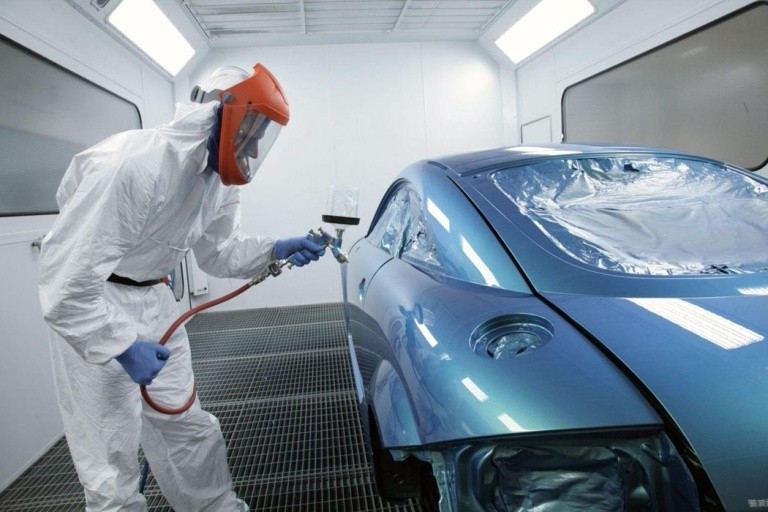

Покраска кузова авто

Благодаря относительно небольшому объему потребляемого воздуха инструмент обеспечивает невысокий расход распыляемого вещества.

Основные параметры:

  • расход воздуха – 297 л/мин;
  • рабочее давление – 6 бар;
  • диаметр сопла – 1,4 мм;
  • емкость бака для краски – 0,6 л;
  • размеры – 170х325 мм;
  • масса – 0,7 кг.

Отзывы свидетельствуют о высоком качестве нанесения вещества на рабочую поверхность данным краскораспылителем.

JA-LVLP-25G

В качестве наиболее совершенного краскопульта производитель позиционирует модель Jonnesway JA-LVLP-25G. Этот инструмент, как и вышерассмотренные покрасочные пистолеты, относят к профессиональному оборудованию. Его корпус состоит из кованого алюминиевого сплава, игла и ее седло из нержавеющей стали, распылительная головка из хромированной латуни, уплотнители из ацететполимера, фиксирующее кольцо из алюминиевого сплава с электрохимическим покрытием. Эти материалы являются традиционными для покрасочных пистолетов Jonnesway.

JA-LVLP-25G предназначен для распыления различных лакокрасочных материалов. Наиболее распространен данный инструмент в сфере кузовного ремонта и мебельного производства. Для функционирования его необходимо подключить к компрессору или воздушной магистрали давлением не менее 6 бар и производительностью от 400 л/мин. По техническим характеристикам рассматриваемый краскораспылитель считают промежуточным вариантом между устройствами на основе системы HVLP и моделями системы RP.

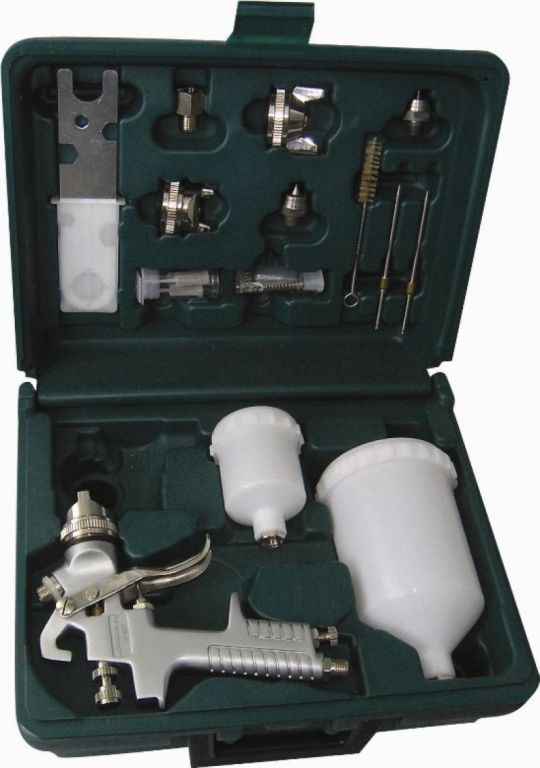

Краскопульт Jonesway JA-LVLP-25G



Основными достоинствами данного устройства являются небольшое потребление воздуха и небольшой расход распыляемого вещества при высоком коэффициент переноса его на обрабатываемую поверхность. Кроме того, JA-LVLP-25G имеет удобную конструкцию и небольшую массу, обеспечивающие удобство и простоту эксплуатации и возможность удерживания его в процессе работы одной рукой.

Краскопульт подходит для большинства типов лакокрасочных материалов. Его считают оптимальным для нанесения многослойных покрытий, так как инструмент формирует на обрабатываемой поверхности тонкий укрывочный слой и исключает возможность образования подтеков.

Основные параметры:

  • расход воздуха – 283 л/мин;
  • рабочее давление – 2 бар;
  • диаметр сопла – 1,4 мм;
  • емкость бака для краски – 0,6 л;
  • размеры – 170х325 мм;
  • масса – 0,53 кг.
