Конструкция кузова ВАЗовской «шестерки» и особенности его ремонта

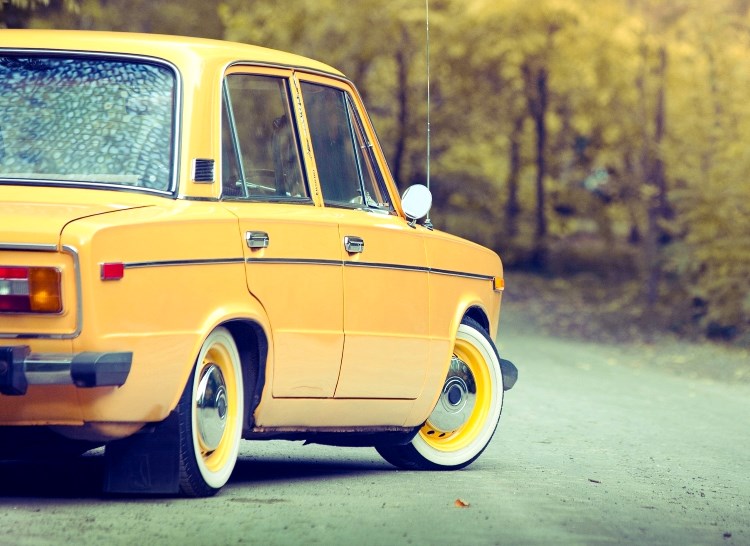

ВАЗ 2106

Первые экземпляры автомобиля ВАЗ 2106 начали разъезжать по российским дорогам в 1976 году, и до сих пор они есть у многих. Данная публикация посвящена характеристикам кузова этой машины и вопросам его ремонта.

Конструктивные особенности

Элементы кузова ВАЗ 2106 изготовлены методом штамповки и соединены между собой с помощью сварки. «Скелет», или каркас его образован подмоторной рамой, брызговиками, панелями пола, задней и передней части, усилительными поперечинами, порогами и другими деталями.

Конструкция кузова четырехдверная, тип – седан. Из съемных элементов стоит назвать крышку багажника, капот, люк бензобака и двери с опускными стеклами.

Передний и задний бамперы хромированы, имеют пластиковые боковины и резиновые отбойники. Все стекла в автомобиле ВАЗ 2106 полированные, ветровое трехслойное, другие закалены. При желании заднее возможно оборудовать системой подогрева.

Пол в салоне кузова автомобиля ВАЗ 2106 имеет формованное ковровое покрытие с водонепроницаемой подложкой, а под ним располагаются шумо- и термоизоляционные прокладки. Внутренняя часть багажника покрыта формованным пластиком.

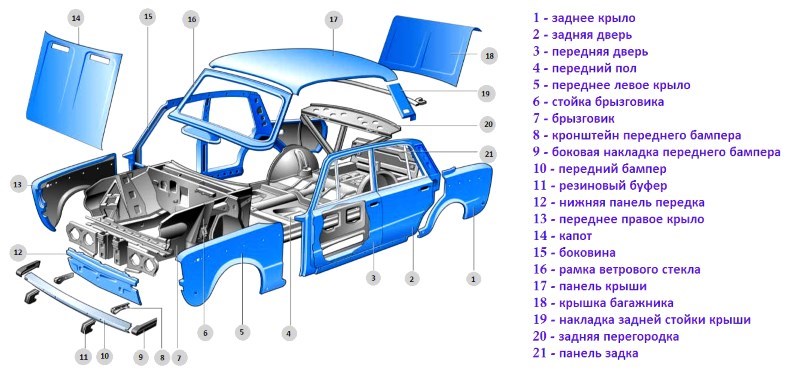

Конструкция кузова ВАЗ 2106

На панели в салоне автомобиля ВАЗ 2106 находятся:

  • группа приборов;
  • управление отоплением и вентиляцией;
  • прикуриватель и пепельница;
  • полка и отсек для вещей.

Двери кузова образованы внутренней и наружной панелями, соединенными между собой по периметру сваркой. Замки представляют собой устройства роторного типа и снабжены блокировкой открывания. Капот кузова также закрывается на замок, который имеет тросовый привод и салонную рукоятку. Устройство крышки багажника аналогично капоту. С внутренней стороны дверные панели обработаны мастикой с битумом и отделаны обивкой.

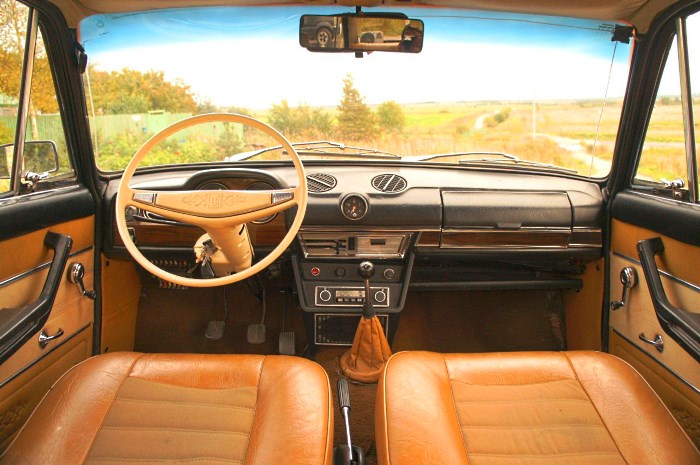

Салон ВАЗ 2106

Работы по восстановлению кузова

Кузовной ремонт ВАЗ 2106 многие умельцы производят своими руками. Это допустимо при несерьезных повреждениях, наличии опыта и подходящего инструмента. Восстановление геометрии кузова лучше доверять профессионалам.

Когда на заводе делают стальные элементы кузова, то используется пресс-машина, под воздействием которой между молекулами железа образуется определенная напряженность, что сохраняет конфигурацию той или иной части. При нарушении формы кузовных деталей этот показатель изменяется, и цель ремонта заключается в восстановлении пояса напряженности в это месте посредством ударного метода. Для такого выравнивания кузова, в том числе и своими руками, должны применяться специальные рихтовочные молотки, некоторые из которых имеют резиновую поверхность.

Восстановление формы кузова автомобиля ВАЗ 2106 проводят в два этапа: первый – выколотка деревянной киянкой, второй – рихтовка мягкими молотками во избежание линейного расширения металла.

Проводя ремонт, с поверхности в поврежденном месте удаляют лакокрасочное покрытие и грунт и выравнивают изменение формы металла (см. видео). При наличии неглубоких дефектов большой площади их ремонт проводят ударами рихтовочного молотка по верхней точке деформации.

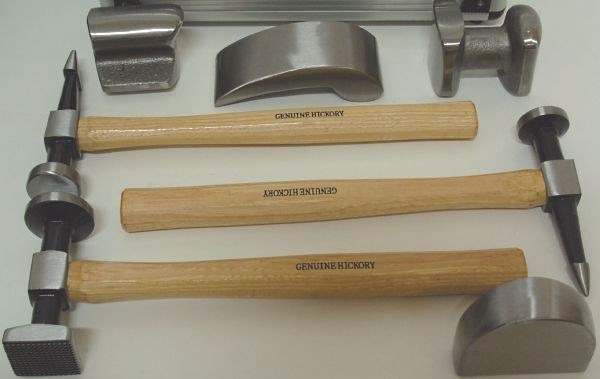

Молотки и наковальни для рихтовки

В случае, когда вмятина маленькая, но глубокая, то выравнивание осуществляется, начиная с краев. Под ремонтируемый элемент подкладывают наковальню аналогичной формы. Пример ремонта наглядно представлен на видео в конце публикации.

В случае, когда деформация небольшая и имеет форму пузыря, то можно использовать метод нагрева – после остывания металл в этой части принимает первоначальную форму. Однако более трех раз такую манипуляцию проводить нельзя и при ее неэффективности следует прибегнуть к другим способам выравнивания.

Кузовные работы, как в мастерской, так и своими руками нередко требуют использования шпатлевки, которая призвана устранить неровности. Важно добиться ее минимально возможной толщины, в противном случае в этой части кузова могут появиться трещины. Чем тоньше слой шпаклевки, тем более правильно были проведены перед этим основные рихтовочные работы.

Простые слесарные молотки не следует использовать для восстановления конфигурации кузова автомобиля, поскольку их рабочая поверхность создает большое давление на поверхность. Это приводит к истончению детали и к линейному расширению металла и возможности образования новых неровностей.

В завершении статьи предлагаем посмотреть видео о ремонте ВАЗ 2106 своими руками.
